RMS功率检波器具1dB准确度和35dB动态范围

RMS Power Detector Offers 1dB Accuracy & 35dB Dynamic Range

凌力尔特公司(Linear Technology Corporation)的高频、宽带和高动态范围RMS功率检波器LTC5596可提供RF和微波信号的准确、真实功率测量，不受调制和波形的影响。LTC5596以一种易于使用的对数线性29mV/dB标度响应–37dBm至–2dBm的信号电平，在整个工作温度范围和200MHz至前所未有之30GHz的RF频率范围内的准确度优于±1dB误差。此外，该器件的响应在该频率范围内具有±1dB的平坦度。还可采用更宽的100MHz至40GHz频率范围，不过在极端频率的准确度会略有下降。其RF输入在内部50Ω匹配(从100MHz至40GHz)，从而使这款器件在其可用频率范围内的任何频段都具备非常高的易用性。

新式4G和5G宽带通信系统采用高阶、多音调OFDM调制以获得较高的期望数据速率。传统上，一直使用微波肖特基二极管作为检波器元件。它们在对RF或微波信号进行整流时面临着严重的缺点，而且仅能测量波形的峰值，这严重歪曲了信号的实际功率。与此相反，RMS检波器先执行波形的模拟均方根计算，然后对结果求平均得出输入信号的真实功率，这与其调制、载波数量和幅度变化无关。这种测量真实功率的能力对于设备制造商设定正确的发送功率至关紧要，可确保最大的传输距离并由此改善Tx范围，同时保持与监管机构规定之功率限值的相符性。

LTC5596异常宽的带宽允许检波器采用一款通用设计在多个频段上无缝地工作，校准工作量极少。例如：在低于10GHz的回程微波链路中，LTC5596的工作性能与28GHz版本一样好。无需再校准的单款设计可为设备制造商节省显著的成本。另外，LTC5596的宽频率范围和更高的灵敏度使之可用于众多的应用，例如：雷达系统、航空电子设备、无线基站、卫星通信和测试仪表。

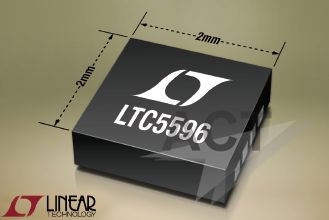

LTC5596采用单个3.3V电源工作，吸收的标称电流为30mA。该检波器具有内置的改进型ESD保护功能电路。所有的引脚均能承受高达3500V的放电(人体模型)。器件可提供两种温度等级。I级专为–40°C至105°C(外壳)的工作温度范围而设计。对于那些容易遭受异常高温度工作环境的应用(例如：高功率的RF功率放大器)，提供了一款额定温度范围为–40°C至125°C(外壳)的高温H级版本。H级器件在整个温度范围内进行了100%的全面测试，并保证对其斜率和截取点具有严格的容限，从而减小了器件之间的偏差。两种温度版本均采用2mmx2mm塑料8引脚DFN封装。

Linear Technology Corp.

美国加州Milpitas

www.linear.com/product/LTC5596
