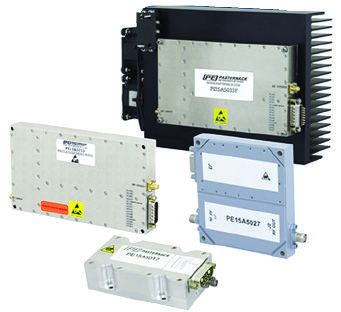

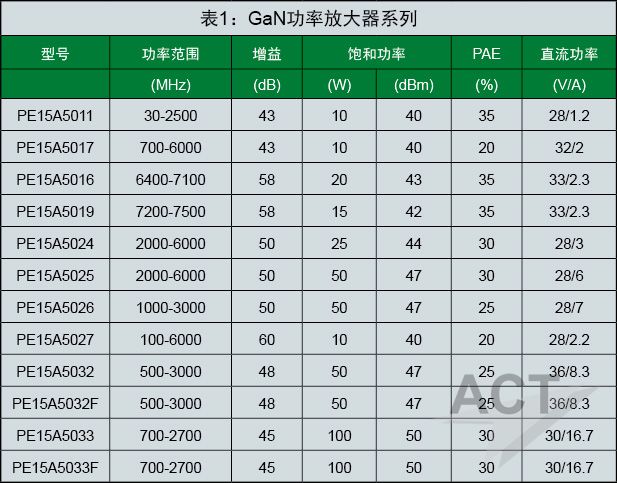

通过扩展其可当日发货的现货放大器选型库，Pasternack推出了一系列固态功率放大器（SSPA）产品。这些产品利用GaN技术实现高功率和高的功率附加效率（PAE）。这一系列产品均带SMA连接器且包括12种型号（见表1），各型号提供10~100W的饱和输出功率、高达35%的功率附加效率、43~60dB的增益水平以及低至±1.25dB的增益平坦度。GaN的高输出负载阻抗更易实现阻抗匹配，从而使得匹配器件的损失更低。这些放大器产品均为无条件稳定器件，其输入端和输出端均匹配50Ω电阻，且输入电压驻波比（VSWR）最大为2:1。此外，在这些产品中，即使是宽带高频放大器，其谐波水平也仅为-15dBc或-20dBc，杂散度为-70dBc，从而可提供可预测的稳定响应。这些产品的其它特征包括：利用TTL逻辑信号实现直流通断控制；为了提高可靠性，某些型号还具有电压调节、偏置测序、电流监测、以及+90℃温度下关断等功能；工作温度范围为-40~85℃；多种功率放大器（PA）产品具有用于恶劣环境的全密封封装。PE15A5032F和E15A5033F两个型号具有可在高温应用中保证性能的集成散热器和冷却风扇。为了实现易用性和最佳功率处理能力，该系列GaN放大器产品在上述技术性能之外，还提供各种监测功能。

偏置测序

GaN高电子迁移率晶体管（HEMT）技术因其高功率密度、高可靠性、高散热性能以及在毫米波段内的高信号放大能力等优点，成为放大器行业中极具吸引力的一项技术。然而，高功率射频器件的偏置及相应偏置电路需要进行详细的分析和设计，才能防止发生可影响线性度或导致热失控的不稳定性。此外，在大电流连续波（CW）应用中，发生不稳定性的风险更大。为了确保最佳性能，Pasternack的上述各型号GaN放大器产品中的大多数均提供偏置测序功能。

电流和温度监测

由于在GaN HEMT放大器中电流可随温度升高而增大，因此，上述GaN功率放大器系列中的某些型号提供电流监测功能，以降低潜在不稳定性和噪声。此外，为了使上述器件可保持于安全工作状态，还通过+85~90℃温度下的超温关断功能实现热保护。

过电压保护和电压调节

上述GaN放大器还具有欠电压和过电压关断功能，即当偏压低于或高于指定电压时关断器件。当放大器输出端负载发生变化时，其输出电压可因电源所供电流的变化而变化，因此对于高功率放大器而言，内部调压为一项极其有用的功能。此外，内部调压还用于对可使敏感的内部半导体电路非正常工作的温度变化进行控制。

负载电压驻波比保护及反向偏置保护

理想情况下，输出端阻抗为50Ω的射频放大器需与完全匹配的负载（即阻抗为50Ω的负载）连接，如此可使放大器以无任何反射损失的形式将功率完全传输于该负载。然而，在实际应用中，负载阻抗可能与放大器输出端阻抗之间具有较大差值，从而使得过量的功率被反射回该放大器，并有可能因此造成该放大器的损坏。上述Pasternack的GaN固态功率放大器系列当中的某些型号可承受5:1的不匹配度，并具有保护该放大器的内部电路系统。此外，该GaN放大器系列还提供所有幅度和相位角下的负载电压驻波比无穷大保护及反向偏置保护。在该反向偏置保护当中，当+V_DC偏压与接地电压反接后，放大器内不能有电流流过，或者说该放大器无法汲取电流。

其他功能

针对数字通信应用，Pasternack的上述GaN功率放大器系列当中的某些产品提供多径传播所需的线性编码正交频分复用（COFDM）功率输出。此外，某些型号还可以连续波工作，而且射频输入信号形式可采取连续波（CW）、幅度调制（AM）、相位调制（PM）和脉冲等形式。另外，所述系列中还具有针对相应应用的全密封封装放大器。

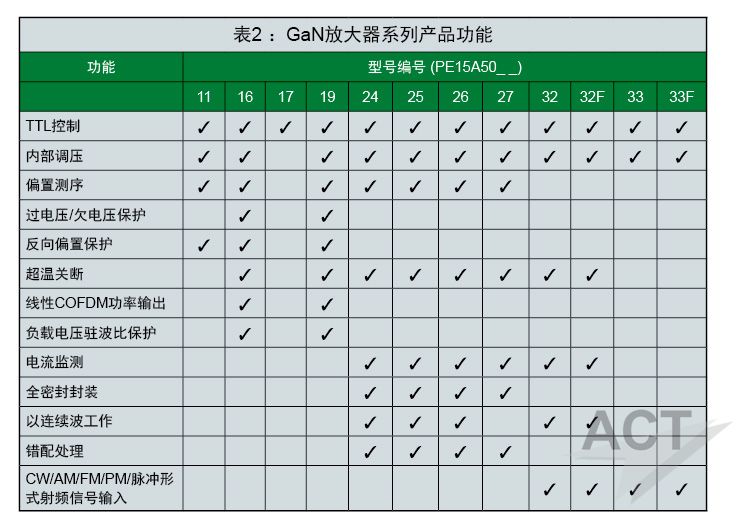

考虑到信号类型、失配效应、操作温度、电流和电压控制及其它环境因素，很多系统对高功率放大器提出了很多挑战性要求。上述固态功率放大器系列还提供多种监测和保护系统，以确保放大器设计的稳健性，从而利于长期使用和实现高可靠性（见表2）。

应用

Pasternack的上述GaN固态功率放大器系列产品因其频率覆盖范围和高输出功率而成为军事和其它雷达系统、军事和商业通信、空中交通控制、天气和地球观测卫星以及医疗应用中的理想选择。其中，带线性COFDM功率输出能力的放大器极其适合用于无人飞行器（UAV）和无人地面车辆（UGV）的数据链路以及COFDM视频应用。该GaN放大器系列产品可用作高增益驱动器放大器及高增益高输出功率放大器。
