低损耗同轴线缆

Low Loss Coaxial Cables

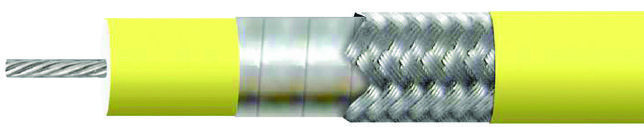

绝缘线缆公司（IW）的480系列低损耗电缆工作频率可达11GHz，衰减值范围在0.006dB/英尺（工作频率0.04GHz）和0.116dB/英尺（工作频率11GHz）之间。480系列中心导体由标准铜镀银组成，介质使用EPTFE（膨体聚四氟乙烯）材料，外层导体使用镀银铜箔和镀银铜编织网，外皮使用FEP（聚全氟乙烯）材料。其它性能参数包括：电容24皮法/英尺，83%的传播速度，时间延迟1.22纳秒/英尺，其屏蔽效果（高达18GHz）大于90dB，功率传输能力在11GHz频点为900瓦，在1GHz频点则可达1200瓦。将其用在半导体制造工艺，客户测量的功率传输能力在13.56MHz可达17千瓦。电缆重量为2.9盎司/英尺，其最小弯曲半径为2.25英寸。其工作温度范围（只包括线缆）可以从65摄氏度直到200摄氏度以上。带两个直头连接器，在11GHz频点电压驻波比为1.35:1.。

应客户要求，可以满足RoHS（电气、电子设备中限制使用某些有害物质指令）兼容性要求。IW的微波产品部门设计和制造了极低损耗线缆组件，针对各自的工作频段进行了优化，频率范围从低兆赫兹到67GHz。他们可以提供自定义组件的配置，并压制加工多种护套材料。其护套能够使得它们能生产超柔性电缆组件，并延长折弯寿命，适应低温和高温的宽温度范围，且可以耐受油和其它腐蚀性物质。其标准组件使用FEP进行压制，但是还可使用PFA（酚醛树脂）、四氟乙烯、硅橡胶、ESTANE公司的58244材料（低烟无卤）和其它材料。IW的客户广泛分布于军用和民用市场，包括通信、数据链、卫星系统、机载电子对抗和反侦测、导弹系统、无人机应用、航空电子和仪器仪表、消防系统、医疗电子和地球物理勘探等。 （译者：于斌）

IW微波产品部

美国康涅狄格州贝塞尔市。

www.iw-microwave.com
