超低无源互调腔体滤波器

Ultra-Low PIM Cavity Filters

MCV Microwave公司研发了一系列超低无源互调（PIM）腔体滤波器以及多路复用器，覆盖了250MHz至6GHz的频段。用两个43dBm连续波（CW）信号可测得其典型无源互调指标为-163dBc；此外，还可按需定制更优指标的无源互调滤波器，最低可至-168dBc。此系列的滤波器通带插入损耗低、功率处理能力高，且多路复用器频带隔离度高。

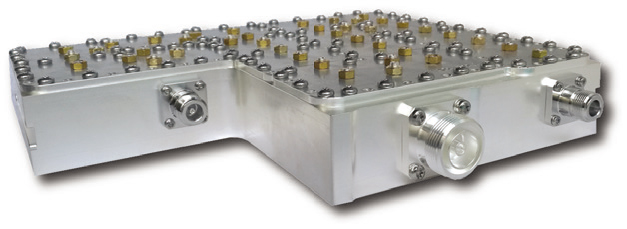

这些大功率、低无源互调的滤波器适用于小基站、塔顶放大器、合成器、多路复用器、分布式天线系统（DAS）以及无源互调测试台。我们来看看一些主要性能指标：MCV Microwave的700MHz高频双工器发射频率为728到757MHz，接收频率为776到787MHz。其插入损耗于室温下最高为1.2dB，且在-40℃至+85℃的工作温度区间内小于1.5dB；回波损耗高于20dB。接收通道中对应于发射信号的频率最少具有100dB的抑制度，反之发射通道对接收信号的频率至少也有95dB的抑制度。双音互调失真（IMD）性能一般为-163dBc，最高达-168dBc。最大功率处理能力是200W CW，且峰值可至1500W。该双工器尺寸为282mm×190mm×55mm。

低无源互调系列的PBCC腔体滤波器、PBCCD介质谐振器腔体滤波器、PRCC陷波滤波器、PMCC组合器及多路复用器均有标准版和小型版可供选择，还能提供定制服务。MCV Microwave在产品的设计和制造过程中都秉持精准实用的原则，贯彻稳健设计，确保了量大价优、交付准时。MCV采用垂直式整合，具备独家超高Q值介质谐振器及三维电磁模型。

MCV Microwave

美国加州圣地亚哥

www.mcv-microwave.com
