适用于5G网络的27-32GHz、4W线性功率放大器

27 to 32 GHz, 4 W Linear Power Amplifier for 5G

SAGE Millimeter Inc.，美国加州托伦斯

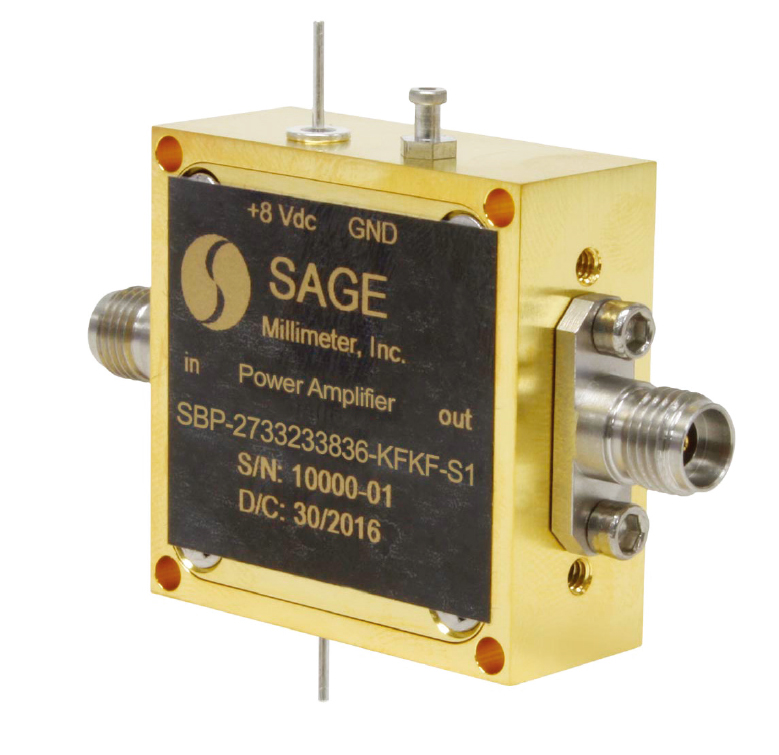

SAGE Millimeter的工程师近来研发出一个4W的Ka频段线性功率放大器，帮助客户实现5G应用。在实验室原型设计以及快速概念展示的过程中，用户能够借助SBP-2733233836-KFKF-S1采用5G常用频段来开发并测试组件。客户可以直接使用这一现成的高性能放大器，从而节省了时间和资源，免去了专门为之耗时耗钱开发的必要。

图1和图2分别表示了27-32GHz下1dB压缩点的小信号增益、回波损耗和输出功率。P_1dB一般为+36dBm，小信号增益为38dB，输入和输出回波损耗至少为-10dB。放大器的标称漏极电压为+6V_DC，静态电流4.2A，射频驱动电流7A。此外，其栅偏压为-2V_DC，栅极电流小于1mA。放大器采用铝制外壳，尺寸为3cm（宽）×3cm（长）×1.3cm（高），重约37克，整体结构紧凑，适用于系统集成且便于量产。SBP-2733233836-KFKF-S1的输入和输出端均为K型母连接器，其他配置包括了直角或终端发射WR-28波导接口。由于直流功耗高，放大器处理连续波时需有合适的散热片，以防止外壳温度超过+50℃。

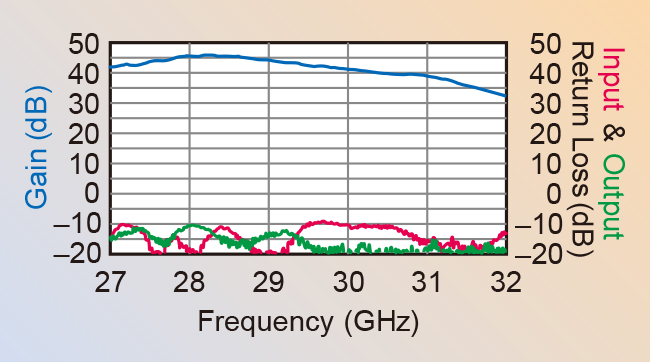

图1 ：V_d = +6 V, I_d = 4.2 A, V_g = -2 V时的小信号增益及输入/输出回波损耗

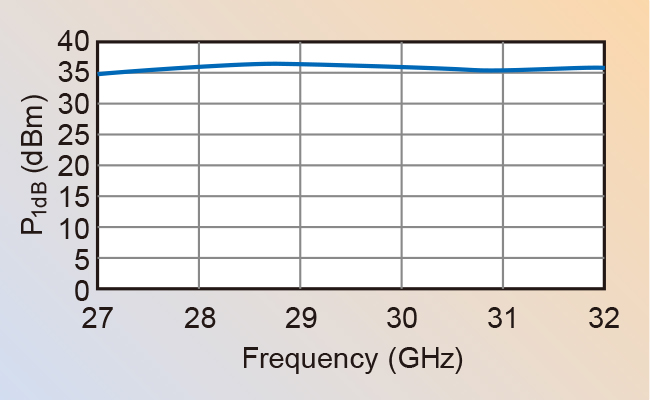

图2： V_d = +6 V, I_d = 7 A, V_g = -2 V时1dB压缩点的输出功率

物理学定律一如既往地考验着毫米波技术的应用。因为Ka频段在自由空间中会产生大气衰减，系统工程师必须平衡通信和仪器系统的功率需求以及线性度。频率越高则波长越短，从而功率一定的情况下，可达范围越小。通过提高天线增益以传输更大功率虽然可以解决这一问题，但会反过来产生噪声，并大大提高成本。SAGE Millimeter的SBP-2733233836-KFKF-S1在两者间找到了平衡，输出功率大且造价合理，非常适合需要控制成本的项目团队选用。这款大功率Ka频段放大器适用于频率范围内的各种应用。高增益使得放大链通过单个单元即可实现理想的输出功率，而不再需要级联多个组件才能达到相同结果。因此，SBP-2733233836-KFKF-S1适用于线性大功率场合，例如Ka频段VSAT这类需要+37dBm饱和输出功率的大容量点对点/点对多点无线电雷达系统。

凭借设计制造毫米波元件及子组件的丰富经验，SAGE Millimeter与客户紧密合作，来满足多个行业的极高频要求。SAGE工程师常常会与客户沟通的一个问题便是如何平衡交货周期、性能和成本之间的矛盾冲突。从微波进军到毫米波频段这一过程代价昂贵，不仅有实验室及测试设备升级的开销，理论知识和实际经验方面也都存在着巨大的欠缺待补足。为了帮助市场应对这些挑战，SAGE开始研制一系列现成即用型组件。SBP-2733233836-KFKF-S1功率放大器就是该计划的众多产物之一，其灵感来自于一个卫星通信（SATCOM）地面站的实际客户需求。

这款Ka频段功率放大器符合SAGE Millimeter简约优雅的设计理念，使用方便。通用型设计能够实现多系统兼容，使其适用于绝大多数符合行业标准的系统和测试装置。该放大器也可以与其他制造商生产的组件一起使用，不过配合SAGE自己出品的组件（如混频器、振荡器、天线和乘法器）能够实现最佳集成度与性能。

许多使用Ka频段的行业都对SBP-2733233836-KFKF-S1表达了兴趣，尤其是当FCC于2016年7月针对24GHz以上频率发布了新的法令，共开放10.85GHz高频频谱用于无线宽带，其中有3.85GHz属于Ka频段。除去一个开放的更高频频谱，通信及无线行业的龙头企业早已在28、37和39GHz开展了积极的研究。FCC此举可谓揭开了一股创新潮，对雷达系统、测试设备、VSAT/SATCOM、军用产品和航天等行业产生了广泛的经济影响。这些各行各业的客户都能充分体会到SBP-2733233836-KFKFS1放大器的性能、交货周期和成本的优势，并加以利用。

SAGE Millimeter Inc.

美国加州托伦斯

www.sagemillimeter.com
