低衰减、相位稳定的40GHz电缆组件

Low Attenuation, Phase Stable, 40 GHz Cable Assemblies

Insulated Wire（IW）推出了该公司所称的最低衰减、相位稳定、工作频率可达40GHz的同轴电缆组件。157系列采用焊接固定2.92mm长的K型连接器，专为Ka频段应用定制，包括卫星通信、探测站和全部测试和测量设备。

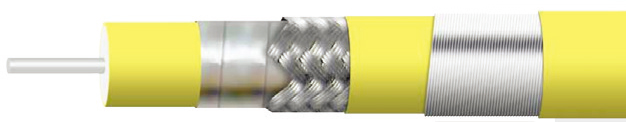

157系列采用与所有IW低损耗电缆相同的构造：带镀银铜箔和镀银铜编织网的层压EPTFE。对电缆直径进行了优化以减少衰减，在40GHz时最大值为每100英尺64dB（每米2.09dB）。典型的157电缆组件带有两个直式2.92mm连接器，VSWR低于1.1:1，在30GHz以上峰值约为1.2:1，而规范是1.35:1。其他性能特点有：时延为每英尺1.22ns，名义传播速度（Vp）为83%，弯曲半径为0.5英寸。

可选项包括一个坚固的中心导体（部件号1571）和IW的“TufFlex”加固版（部件号1573）。加固版型号的抗挤压性约为每英寸175磅。部件1571的外径为0.157英寸，部件1573的则为0.209英寸。

IW公司成立于1970年，开发了独特的PTFE层压工艺并应用于电线、电缆制造。层压工艺与已获专利的屏蔽设计使得IW可采用刚性的和可扩展的PTFE介质来开发低损耗微波传输线。

Insulated Wire Inc.

Bayport, N.Y.

www.iw-microwave.com
