Low Cost 6 GHz Vector Signal Generator

Signal Hound，www.signalhound.com

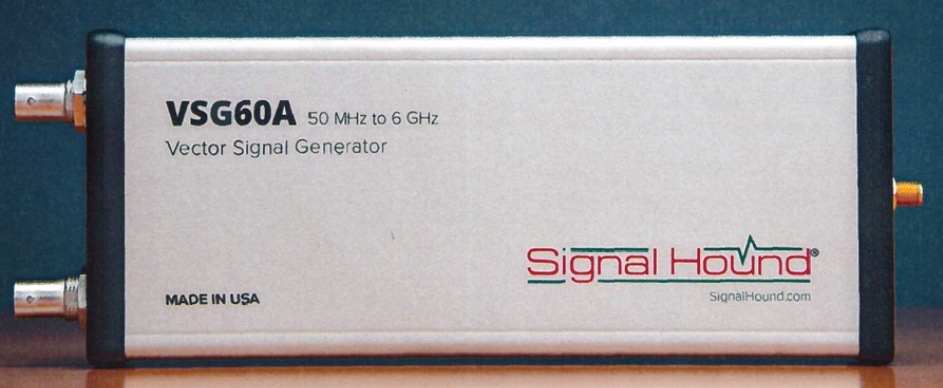

Signal Hound推出了型号为VSG60A的新款50MHz至6GHz矢量信号发生器，可以极低的价格获得性能卓越的矢量信号。低相位噪声、高灵敏度的本地振荡器切换时间为200μs，可进行跳频扩频测试，并且双14位DAC使用数字过采样功能可以以2或3倍I/Q符号速率运行，提供平坦、干净的基带。20MHz的基带平坦度为±0.25dB，40MHz的基带平坦度为±0.5dB（典型值）。输出功率范围为+10至-55dBm。

VSG60A 6GHz矢量信号发生器具有40MHz的流调制带宽。它包括各种预编程的调制类型，包括Wi-Fi、QAM、PSK、CW、脉冲、多音等。误差矢量幅度通常为0.3％（1GHz载波、1MSPS、16-QAM、0.35的Alpha、升高的余弦），典型的相位噪声在1kHz偏移下为-114dBc/Hz，在1MHz偏移下为-135dBc/Hz。

数字可调内部VCTCXO可确保在整个温度范围内将频率误差保持在最低水平，或者可将外部10MHz输入用于0ppm频率误差。在整个温度范围内的稳定性为±0.28ppm，并且老化时间小于1ppm/年（典型值）。触发输出可用于使VSG60A与其他测试设备同步。

自定义API可用于以高达51.2MSPS的任意采样率将I/Q数据连续传输到VSG60A，或使用该软件加载CSV、二进制short int或二进制浮点I/Q文件。数据流传输到仪器时，校正将自动应用。

这款VSG的价格不到2500美元，其性能卓越，可与昂贵的仪器相媲美。
