One Box Test Solutions for 5G

罗德与施瓦茨，www.rohde-schwarz.com

测试5G NR产品需要新的测试和测量方法。大规模MIMO(mMIMO)的带宽和数据速率远高于4G，而且毫米波频率需要更强的计算能力，因此必须采用无线(OTA)测量，同时也对RF硬件提出了极高的性能要求。采用统一的测试环境，有可能在开发、验收测试和生产中实现与4G测试效果相当的5G测量。

紧凑型5G毫米波测试解决方案

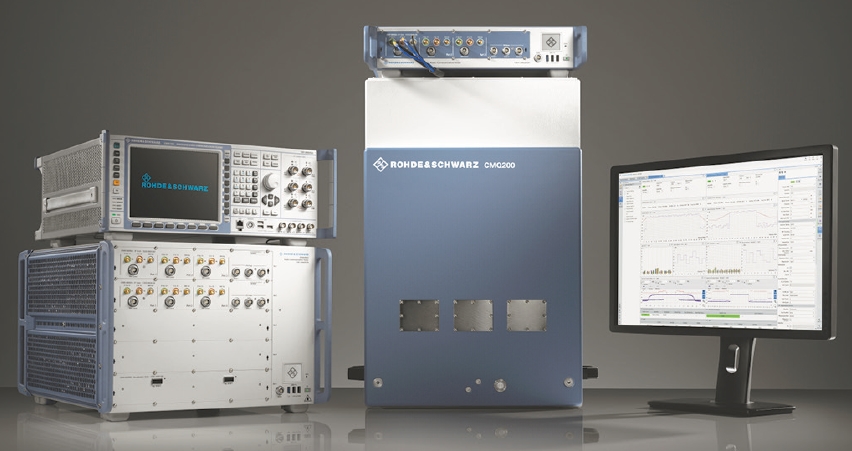

罗德与施瓦茨针对毫米波频带（称为FR2）的5G NR测试推出R&S CMPQ，这款紧凑型解决方案基于R&S CMP200无线电通信测试仪，同时结合了R&S CMPHEAD30远程无线电头和R&S CMQ200屏蔽箱。屏蔽箱采用抽屉式设计，可在生产环境中实现20至77GHz频率的自动处理。其设计结构可确保数百万次测试循环，从而确保可靠的批量生产流程。

R&S CMPQ系统可以定制，从而打造出适合个性化需求的解决方案。它可以用于产品生命周期的任何时段，从研发到验证，再到生产及质保。此套系统设计强大灵活，足以适应未来的要求和规范。R&S CMPQ解决方案为用户提供了FR2 5G组件生产测试所需的工具。针对6GHz以下(FR1)频带，这套解决方案还支持R&S CMW100通信生产测试套装和相应的测量软件R&S CMsquares。

网络信令仿真

R&S CMX500无线电通信测试仪在现有的LTE测试和测量解决方案中增加了5G NR信令测试。已经投资购置了适用于LTE或旧版2G和3G的R&S CMW500或R&S CMWflexx系统的用户可以添置R&S CMX500作为扩展仪表，以便继续使用。从研发到认证测试，这套系统可以执行5G NR RF、信令协议以及数据吞吐量和应用测试（例如IMS、VoLTE和VoNR）等多项功能。如此一来，就可以在FR1和FR2频带的非独立组网（NSA，选件3）和独立组网（SA，选件2）模式下测试5G NR用例。对于FR2中的纯5G NR测试环境，一个带有远程无线电头和屏蔽环境的R&S CMX500无线电通信测试仪就已足够。

单一的平台，统一的软件

单一平台策略的控制原则是对所有测试解决方案采用相同的技术、相似的硬件和相同的软件（参见图1）。因此，从研发到生产，所有测试阶段的测试结果均具有可比性。不同的测试方法（信令或非信令）必须得出可复现且经验证的测试结果，在无需对测试解决方案再进行测试的情况下，提供有关被测设备特性的确凿信息。借助R&S CMPQ解决方案，FR2 OTA测试与FR1同样可靠。

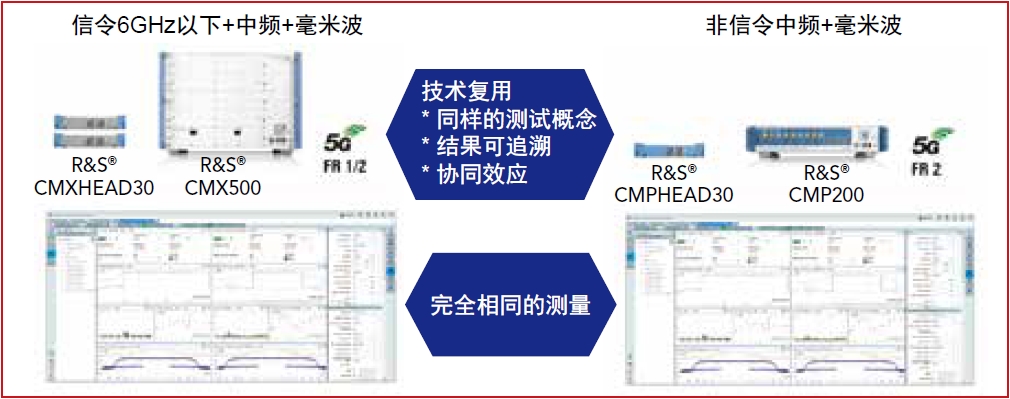

图1：单一平台策略可对FR1和FR2进行同样的测量，无论是信令测试还是非信令测试。

R&S CMsquares是一种全新的统一测试软件解决方案，可提供基于浏览器的用户体验，同时兼具5G NR测试所需的一切功能。CMsquares通过标准化的图形界面控制所有全新5G无线电通信测试仪，通过仪表板将测试配置、参数设定、测量和测试执行集成在单一环境中，可以快速访问各种应用（参见图2）。交互式callbox模式可快速连接到被测设备，即时更改网络参数，分析实时RF Tx和Rx测量，跟踪所有协议层上的协议栈消息，生成数据吞吐量测试统计信息，并提供各种图表。它还集成了序列器模式，可运行预配置的5G NR测试脚本，也可以通过简单的拖放方法从头开始创建5G NR测试环境。

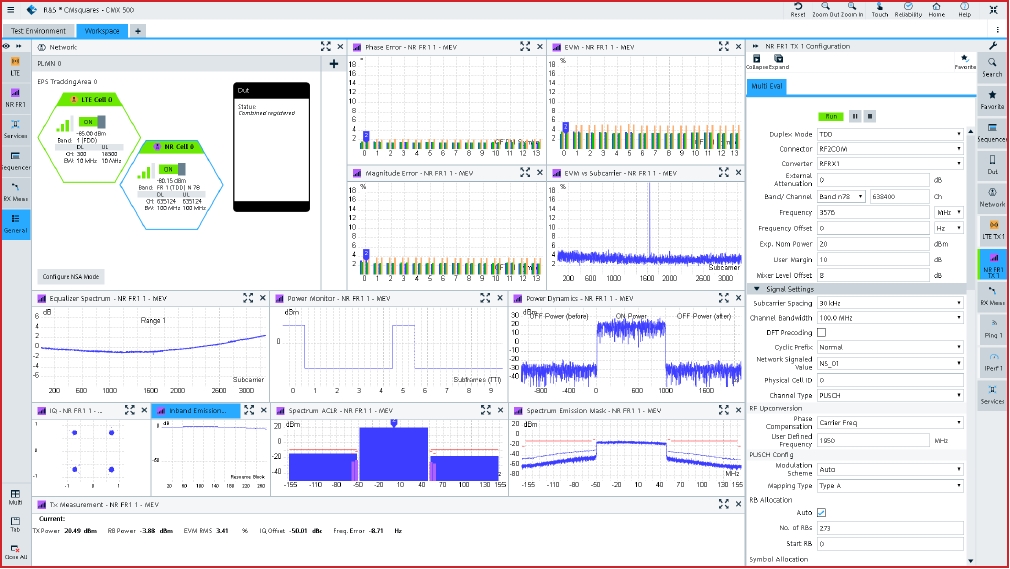

图2：测试软件R&S CMsquares控制着所有5G无线电通信测试仪，让5G NR测试协调一致。

无论是使用R&S CMP200无线电通信测试仪进行非信令测试，还是使用R&S CMX500无线电通信测试仪进行5G NR网络仿真，交互模式和序列器模式都可以并行使用，一起为用户提供相同的测试结果。

5G NR的相关挑战要求高度的灵活性、端到端的数据测试解决方案和可靠的测量方法。作为移动无线电通信行业的长期合作伙伴，罗德与施瓦茨提供了全面的创新的5G NR测试解决方案组合。
