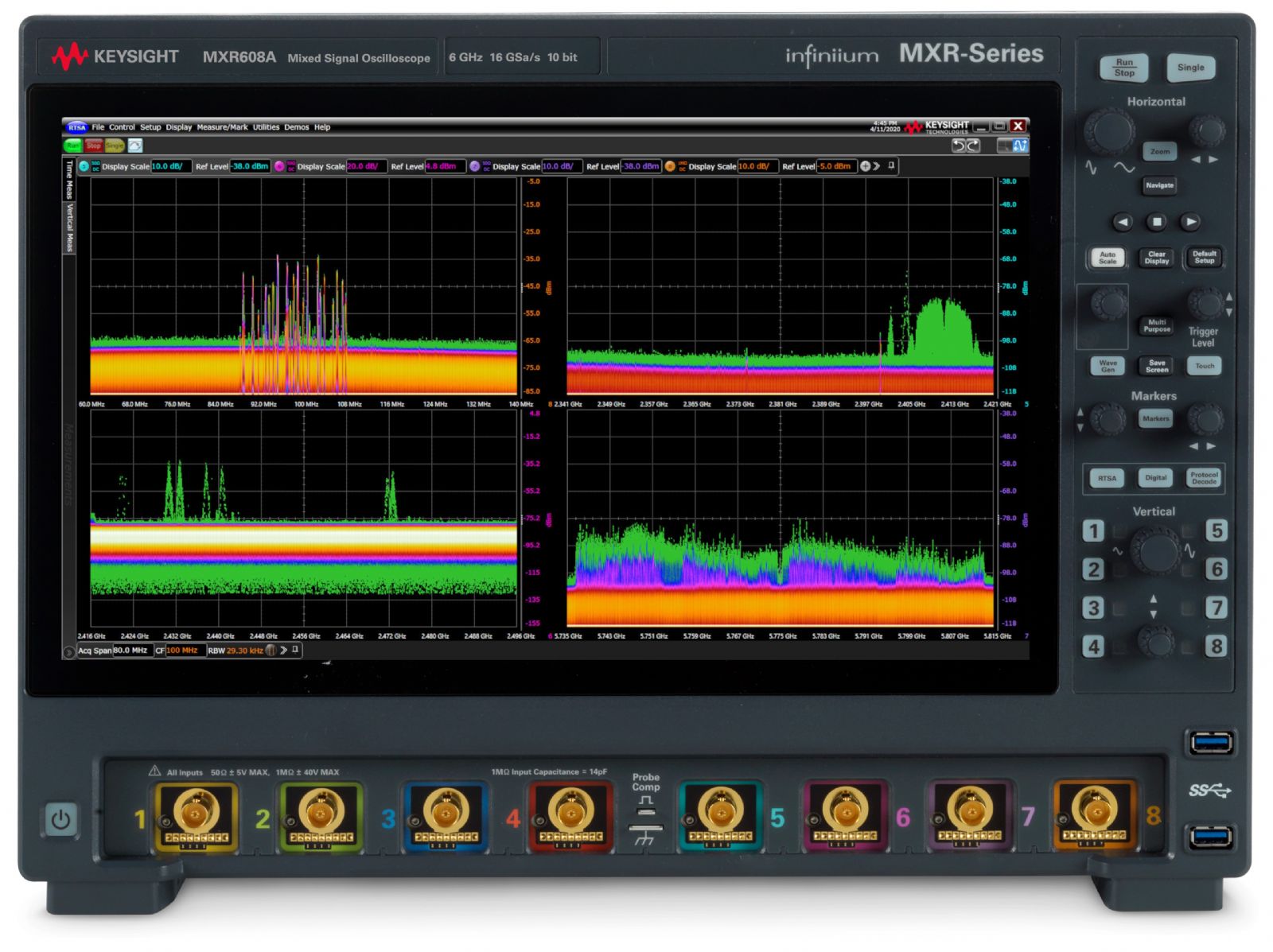

是德科技近期发布了Infiniium MXR系列新型示波器。MXR系列结合了经济型InfiniiVision X系列示波器和最高端的UXR系列示波器的特点于一身。对于InfiniiVision X系列示波器，MXR借鉴了其内置多种仪器和快速响应的特点，实现了多合一和高速波形捕获率；对于UXR系列示波器，MXR借鉴了其大数据处理专用芯片技术，让眼图的处理速度、频域分析都领先业界。MXR是首款在带宽超过2GHz的前提下，同时支持8个模拟通道和16个数字通道的示波器，而且24个通道同时使用，仍能保证每个模拟通道带宽同时达6GHz，每个模拟通道采样率同时达16GSa/s。在一台仪器中可实现精确、可重复、多通道高性能测量，帮助客户降低测试的复杂性。

填补市场空白

现在的电路设计越来越复杂，对测试的要求越来越高。有哪些是目前的示波器不能解决的空白区域呢？举个例子，高端一点的嵌入式电路里通常都会用到DDR3、DDR4，最新的还会用到DDR5，除了高速数字信号以外，还会有各种DC电源轨，例如5V、3.3V、2V、1.8V、1.2V、1.1V、1.0V等，每一种电源轨都有多个存在，他们的上电顺序和掉电顺序往往是有严格要求的，传统的四通道示波器无法同时观察他们的时序，需要超过四个通道才能够同时验证多路电源轨。除了电源轨时序验证外，另一个要验证的是电源完整性。像USB、MIPI、以太网、DDR总线或接口都是高速信号，同时一个电路板里可能还会有一些无线信号，如Wi-Fi、蓝牙、最新的5G（Sub-6GHz）信号，它们是相互干扰的，高频信号会干扰直流电源，直流电源的波动也会干扰高速信号，所以电源完整性验证时不仅需要多个通道，还需要每个通道的带宽能够覆盖到总线接口信号和高频无线信号。现有的示波器做到8通道的时候，带宽只能做到2GHz，但是像5G (Sub-6GHz)、Wi-Fi 6、MIPI等信号对示波器带宽的要求都已经超过2GHz了。这就需要示波器既支持八个通道，同时带宽还要超过2GHz，甚至要达到6GHz。MXR系列示波器的推出正好填补了这个市场空白。

看更多

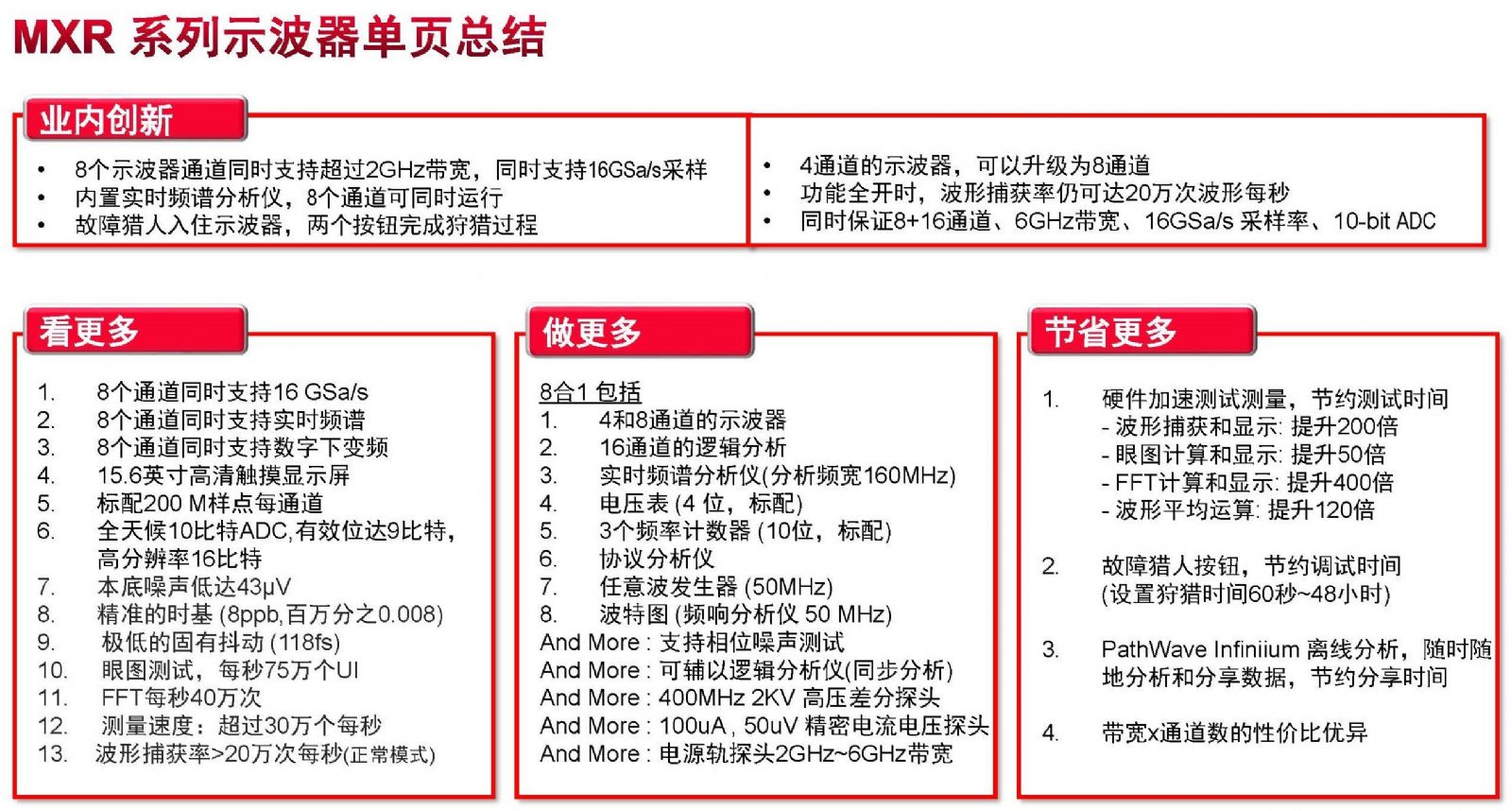

MXR系列示波器让用户可以看到更多信号，在通道全开的情况下，性能是不妥协的，8个模拟通道同时使用，每个通道都是6GHz的带宽，每个通道都可以达到16GSa/s的采样率，存储深度标配都是每个通道同时达200Mpts，可升级至400Mpts。显示屏幕是目前示波器里面最大的15.6英寸1920*1080高清屏幕。

在不牺牲测量精度的情况下，MXR的响应速度非常快，在单位时间内可测得更多的数据，比如测眼图，一秒钟能够采集并显示75万个UI（Unit Interval，就是一个逻辑0或一个逻辑1），实时频谱分析每秒能完成40万个FFT的运算和显示，对于常规测量项目，一秒钟能完成多达30万次。ADC有效位可达9比特，如果是用高分辨率可以达到16比特。本底噪声也改进到43µV，时间基准目前是业内最高的，是8ppb（10亿分之8），这个指标其实已经超过了UXR系列。

为了看更多，MXR还内置了实时频谱仪，从频域分析信号，就能够捕获到那些稍纵即逝的信号，对I/Q信号进行解调和分析。八个通道全开，同时支持实时频谱仪，你可以设置八路同时看，比如一路看蓝牙、一路看Wi-Fi、一路看Sub-6GHz等等。实时频谱仪在频域看信号可以做到不漏信号，就是100%的概率截获频域信号。

做更多

MXR实际上是一台8合1的仪器：4或8个模拟通道的示波器、16个逻辑数字通道的逻辑分析仪、协议分析仪（几十种串行协议的解码和触发）、4位的数字电压表、10位频率计数器（3个）、50MHz任意波形发生器、50MHz频响分析仪（波特图分析仪）、实时频谱分析仪（160MHz或320MHz的span）。其中示波器本身、数字电压表和频率计是标配的，其他是选配的。MXR内置了这些其他仪器的功能，在执行以示波器为核心的测试任务时，大部分情况下不再需要搭配另外的独立仪器，使测试工作能够快速、方便地进行，也使工作台面更简洁。

省更多

MXR系列示波器既能节约时间，又能节约经费。首先看节约时间，是德科技业内首创的“故障猎人”功能入驻示波器，引入了深度学习功能，对被测信号进行深度学习。当连上被测信号后，只需按两个按钮，故障猎人就自动对被测对象的信号进行深度学习，然后告诉你正常信号大概什么样子，也能找出小概率的异常信号，如毛刺、矮脉冲、慢边沿等。故障猎人的狩猎过程是全自动的，这就大大节约了你的调试和测试时间。如果没有这个功能的话，通过故障猎人用几十秒钟或者几分钟就能做完的事情，你可能需要几小时甚至几天才能够完成。

节约时间还体现在研发团队协作上。很多公司有多个分公司，当你做研发的时候，需要和大家共享你的研发数据，这时在电脑中装一个与示波器里面一模一样的Infiniium离线分析软件，大家就可以分享示波器里面的数据，共同协作完成测量结果的分析工作，提高整个团队的研发效率。使用Infiniium离线分析软件，客户不需要每个人都用示波器，一个人用示波器采集数据，其他人拿到他的原始数据，也可以做不同的分析。客户如果愿意把他的数据跟是德科技分享，是德科技也可以帮助做一些分析和判断。

示波器有带宽和通道数这两个最重要的指标，用带宽乘以通道数再除以价格会得到一个值，这个值如果和同类产品对比的话，会发现MXR系列示波器的性价比是非常高的，再配合采样率、ADC位数、存储深度等参数，其性价比甚至超过同类产品两倍以上，也就是在完成相同任务的情况下能节省更多的经费。

MXR示波器的架构是可升级的，可让客户按需购买，并在需求提高时升级已购的设备，从而保护客户的投资。MXR系列按带宽和通道数区分一共有12个型号。从最低的500MHz到6GHz带宽、4个通道的型号可以升级为8个通道，不仅带宽和通道数可升级，内存、内置的其他仪器功能、软件等都可以升级，只需购买授权密钥即可完成升级。
