Slotted Waveguide Array Antenna

Eravant, formerly SAGE Millimeter，www.eravant.com

缝隙天线是偶极子天线的互补形式，其缝隙长为λ/2，宽度远小于一个波长。天线传播基于谐振辐射器的巴比涅原理。偶极子和缝隙天线的最重要的区别在于在一个方向上的场分量呈现互换分布。由于水平方向上垂直电场的存在，缝隙阵列可以分布在移动物体的表面，而不引入很大的空气阻力和风负载。对于相同尺寸的缝隙波导天线和其他平面天线，缝隙波导天线具有更高的效率。缝隙馈电形式的多样性、不易受天气影响以及机械稳定性使得缝隙天线非常适合军事和国防应用。

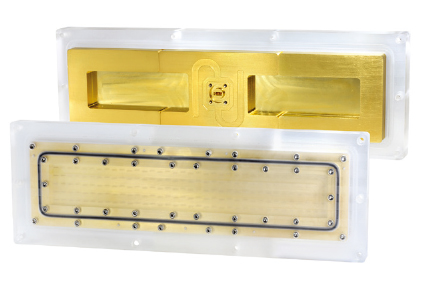

针对雷达和通讯系统，Eravant（前身为SAGE Millimeter）开发了一种工作于35GHz、带宽为500MHz的缝隙波导阵列天线，其型号为SAW-3533532716-28-L2-WR。其带宽还可以通过增加缝隙宽度来提高，但随之会引起交叉极化增强，因此需要权衡取舍。SAW-3533532716-28-L2-WR缝隙阵列支持线极化、垂直极化信号，这些信号具有高口径效率及低驻波表现。该天线增益可达27dBi。E面半功率波束宽度为16度，H面半功率宽度为2度。LEXAN聚碳酸酯天线罩使该天线适用于户外场景。它的重量为1磅，体积很小，仅为11.84英寸×3.85英寸，厚度仅为0.93英寸，易于安装，并使整个结构的动态负载降至最低。标准WR28波导法兰（UG-599/U）中用于O形圈的凹槽将连接接口压紧密封。将天线和T/R双工器、双通道I/O接收器和振荡器集成在一起，是一套完整的封装，可以应用于许多系统，例如交通管理、执法、通信和军事监视。

Eravant提供的缝隙阵列天线范围为WR90至WR10，并采用MIL-F-3922指定的标准法兰作为微波连接器接口。
