用于5G原型开发的28GHz多通道升/降频器

Tamagawa Electronics，www.tmele.jp

Tamagawa开发了一种多通道毫米波升/降频模块，用于5G波束赋形的原型设计和测试。MMCX模块覆盖27.5至28.5GHz，瞬时带宽为1GHz，中频频率为3GHz。它最多可连接32根天线。模拟和数字波束赋形都可用于创建波束，而且两者可以同时使用。模拟波束赋形模块控制4至32个天线，而数字波束赋形模块支持多达8个。该模块需要一个外部10MHz同步信号，并支持GPS同步。

在MMCX的标称中频输入为-20dBm时，天线端口的射频输出功率为+5dBm，邻道功率比约为-33dB，支持256-QAM调制。一个多天线阵列将产生大约2W的EIRP。Tamagawa通过整合电路以减少元件数量，最大限度地减少了模块的散热，这也提高了性能和可靠性。

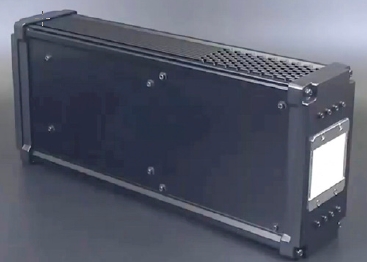

天线连接器位于外壳的前面，输出与天线连接器同处一地，并通过继电器选择。该装置的右侧包含控制发射和接收信号以及波束赋形器的连接器。八个用于升频和降频的端口位于模块的背面。

Tamagawa计划扩大数字波束赋形能力，增加一个用于波束赋形的软件定义无线电（SDR）。该SDR将被编程为预定义的天线模式，并支持自定义波束。MMCX的结构是可定制的，因此可以满足客户的独特要求。
