降本增效，国产替代——创远信科发布40GHz毫米波矢量网络分析仪

录入时间：2023/4/24 18:13:37

矢量网络分析仪是射频工程师的必备工具之一，有着庞大的用户群体。毫米波是当前科研领域非常热门的研究方向之一，由于成本较高, 毫米波之前主要应用于军事领域。随着近年来高速线缆、智能驾驶、生命科学等应用领域的快速发展, 毫米波在民用领域也得到了广泛的应用，越来越多的工程师需要使用毫米波矢量网络分析仪。当前市面上毫米波矢量网络分析仪非常昂贵，极大的提高了测试的成本。

adb326bb614c61bcf468f37233c6b65

创远信科始终坚持聚焦自主可控、国产替代战略，经过多年的持续研发和不断完善，正式推出T5260A-2KA毫米波矢量网络分析仪，频率覆盖1MHz~40GHz。T5260A-2KA价格定位亲民，致力于持续为用户降低射频测试成本，给毫米波频段的产品测试提供了极高性价比的解决方案。

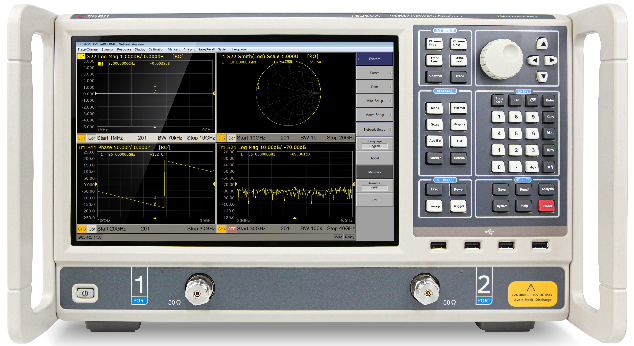

T5260A-2KA矢量网络分析仪

典型指标

测量范围
产品型号	T5260A-2KA
端口阻抗	50Ω
端口连接器	NMD 2.92mm male
端口数量	2
频率范围	1MHz~40GHz
频率精度	±1ppm
频率分辨率	1Hz
测量点数	2~20001
测量带宽	1Hz~2MHz
动态范围	100dB,typ.105dB(1MHz~10MHz) 110dB,typ.115dB(10Mhz~10GHz) 100dB,typ.105dB(10GHz ~20GHz) 105dB,typ.110dB(20GHz ~40GHz)
迹线稳定度
迹线噪声	8mdB rms
温度稳定性	0.01dB ℃
测量速度
单点测量时间	70us
测试端口输出
端口输出功率范围	-30 dBm to +5 dBm(1MHz~10MHz) -30 dBm to +10 dBm(10MHz~8GHz) -30 dBm to +7 dBm(8MHz~10GHz) -15 dBm to +15 dBm(10GHz~25GHz) -15 dBm to +10 dBm(25GHz~35GHz) -15 dBm to +7 dBm(35GHz~40GHz)
功率精度	±1.5dB
功率分辨率	0.05dB

功能特点

* 提供多种校准方式：频响、单端口、响应隔离、增强型响应、全双端口等；

* 设有多种显示格式：对数幅度、驻波、相位、线性幅度、群时延、Smith圆图、极坐标等；

* 提供全面的测试功能：端口延伸测试、夹具仿真功能、时域分析功能等；

* 支持标准SCPI指令集，供您二次开发测试。

多场景应用

a)军工雷达测试；

b)医疗器械射频组件测试；

c)教育教学；

d)半导体芯片测试；

e)材料测试；
