基于新型串联连续模式的宽带高效功率放大器的设计

Design of Broadband High-efficiency Power Amplifiers Based on Series Continuous Modes

Qirong Li、Songbai He、Zhijiang Dai和Weimin Shi，电子科技大学，成都

本文讨论了一种新型的用于设计宽带高效功率放大器的连续模式串联方法，并基于此方法设计出了宽带功率放大器。提出了一种构造漏极电压和电流波形的新的理论方程。相比于传统的连续模式串联，本文提出的方法得益于其宽带匹配网络的设计，可以获得更大的设计空间。为了验证这一理论，作者基于这种新的理论设计出一种高效的功率放大器。实验结果证明了所设计的功率放大器可以实现预期功能，实验得到的基波和谐波阻抗也和理论分析完全吻合。所设计的功率放大器可以在2.3-3.8GHz范围内提供10.9-19.5W的饱和输出电流以及69.5%-77.9%的漏极效率。该功率放大器的增益可达9.8-12.3dB，输出功率为40.4-42.9dBm。

设计者一直在寻求高效宽带的功率放大器的设计方法。谐波调制的功率放大器模式，如J类和F类功率放大器，是获得高效率的最优选择。¹尽管这些功率放大器模式的工作效率可达78.5%以上，但是由于其对精准谐波终端的需求，始终受限于过窄的频带。为了拓宽它们的工作频带并简化匹配网络设计，一系列高级的功率放大器模式，如B类、连续J类²以及连续F类³功率放大器被提出来。由于复合阻抗在所需频带上动态分布，这些扩展的谐波调制功率放大器模式可实现所需的效率和输出功率。基于这些模式，有很多方法可以获得较宽的工作频带。^4-6

然而，这些连续功率放大器模式只是简单的扩展了最优阻抗解决方案的电抗部分；因此，最优阻抗只能改变史密斯圆图上的恒定电阻圆。就像连续F类模式一样，纯电抗的二次谐波阻抗仍然是需要的。

Chen等人⁷在2014年提出了串联连续模式（SCM）的概念。通过结合连续模式，所提出的新的模式提供了实现高效宽带功率放大器的可能。最优基波阻抗的实部（Z_{(1f, re)}）可以从1变化到1.154，从而提供了更大的设计自由度。

在本文中，通过构造电压和电流波形，一种基于连续F类模式和SCM的新的理论方程被提出。相比于SCM，新型串联连续模式（NSCM）的实部可以在更宽的范围内变化，显著减小了宽带阻抗匹配网络设计中的困难。

新型串联连续模式

连续F类模式回顾

在连续F类模式中，所需要的漏极电压波形由公式1给出。为了维持正电压，经验参数γ在-1到1的范围内。理想的归一化半整流漏极电流波形在公式2中给出。

在传输最大能量时，且最优阻抗可以在史密斯圆图上变化的情况下，漏极效率可以保持在90.7%，但是具有恒定的实部。

SCM回顾

通过结合连续B/J类模式、连续F类模式和其他连续模式，归一化的电压方程通过B类偏置条件在公式3中给出，其具有和公式2一样的理想的归一化半整流漏极电流波形。

为了保持V_ds为正，α和β之间的关系如公式4所示。

漏极效率的理论值在78.5%（连续B/J类模式）到90.7%（连续F类模式）之间变化。归一化基波最优阻抗的实部在1到1.154（1 ≤ α ≤ 2/√3 ）之间变化，这对于实现宽带操作是十分有利的。

新型串联连续模式

连续逆F类模式从连续F类模式发展而来，在保持电压波形不变的情况下，通过构造电流波形得到。这样扩展了功率放大器的设计空间。然后，通过将（1-γsinθ）因子与漏极电压波形相乘，SCM可以提供更大的灵活性。NSCM从连续F类模式和SCM发展而来，可以同时构造电压波形和电流波形，正如公式5和公式6所描述的。

值得注意的是，为了使功率放大器顺利工作，非零的交变电压和电流波形是必不可少的。所以参数γ应从-1到1变化，α和β之间的关系如下：

α和β的多种组合就映射着不同的连续模式。当α=√2和β=1/2时，可以获得准连续逆F类模式。当α=5/4和β=1/4时，则可以获得另外一种模式。α=11/10和β=1/10的电压和电流波形也对应着一种新的连续模式。α=11/10、5/4和√2的电压和电流波形在图1中给出。连续F类的电流波形也在图1中给出以作对比。

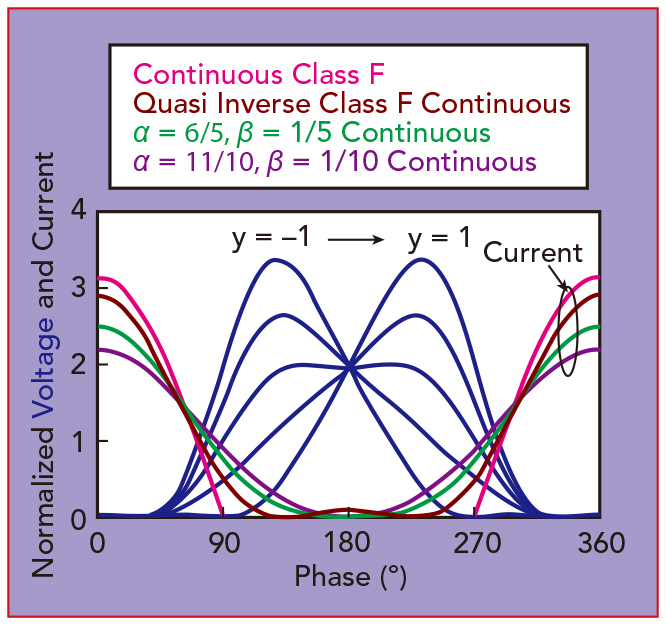

图1：新型串联连续模式的归一化漏极电压和电流

公式8给出了归一化到R_opt的基波和谐波的最优阻抗。R_opt=2(V_ds-V_knee)/I_peak，是B类的最优基波阻抗，对应所有的谐波短路的情况。

这种新颖的设计理念提供了更加丰富的最优阻抗解决方案。参数α从1到 变化，对应的基波最优阻抗归一化实部（Z(_1f,_re)）从1.28到1.81变化。图2给出了α=11/10、5/4和√2时的最优基波和谐波的阻抗。准连续逆F类模式对应Z(_1f,_re)=1.28。准连续逆F类模式和标准的连续F类模式之间的设计空间在于为正电流波形存在的高阶电流元件。

图2：阻抗设计空间

从公式5和公式6可以计算出dc(P_dc)，RF(P_RF)以及漏极效率η的功率：

将漏极效率和输出功率归一化到连续F类模式，结果在图3中给出。随着α从1到 变化，NSCM的漏极效率从57.7%到81.6%变化。当 时，准连续逆F类的漏极效率为81.8%，这与传统的连续逆F类模式的漏极效率相等。和连续逆F类模式相比，NSCM的输出功率会下降0到1.5dB，但仍然可以保持良好的性能。

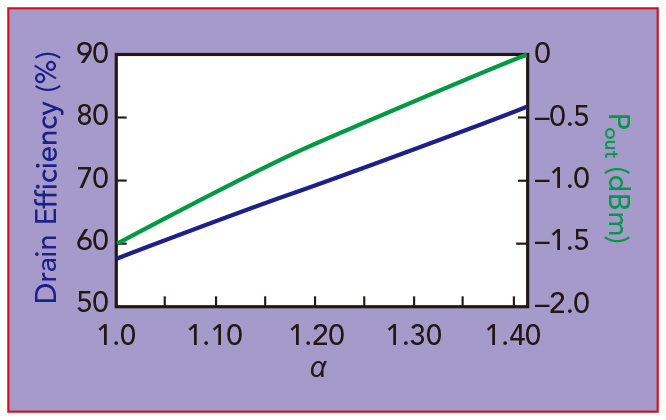

图3：归一化输出功率和漏极效率的理论值

从图2和图3中可以明显看出，当Z(_1f,_re)在1.28到1.81范围内变化，α在1到 范围内变化时，NSCM有更大的设计空间。这相比于传统的连续模式可以提供更大的设计自由度。例如，如果需要高于70%的漏极效率，选择大于6/5的α参数即可；而想要获得大于60%的漏极效率时，只需使用大于1.04的α参数。

基于NSCM的宽带高效功率放大器的设计

一个使用10W Cree（Wolfspeed）GaN HEMT器件（CGH40010F）的宽带（2.3-3.8GHz）高效的功率放大器被用来通过实验验证所提出的设计理念。从上一节中，我们得知当α>6/5的时候，可以获得70%的漏极效率。Chen等人⁶提出的一种近似的CGH40010F大信号封装模型与输出匹配网络（OMN）同时被用于获得最优阻抗匹配。

当利用非线性器件电容时，可以激发三次谐波频段响应，因此，在OMN设计中，重点应该集中于基波和二次谐波的匹配，同时应在高效区域保证三次谐波阻抗。实频技术⁸和阶梯阻抗滤波器匹配是匹配网络设计中最常用的方法。因此本设计中也采用了阶梯阻抗微带滤波网络。

图4a给出了最终的匹配网络及其尺寸。功率放大器电路被设计在厚度为H=20mils的Rogers4350B介质板上，照片在图4b中给出。通过器件的近似封装模型和最终的OMN，我们得到了在封装平面和电流发生器（I-gen）平面处归一化到R_opt的阻抗轨迹，如图5所示。可以明显看出，I-gen平面的阻抗位于预测区域内。

图4：功率放大器匹配网络(a)以及制作的放大器(b)

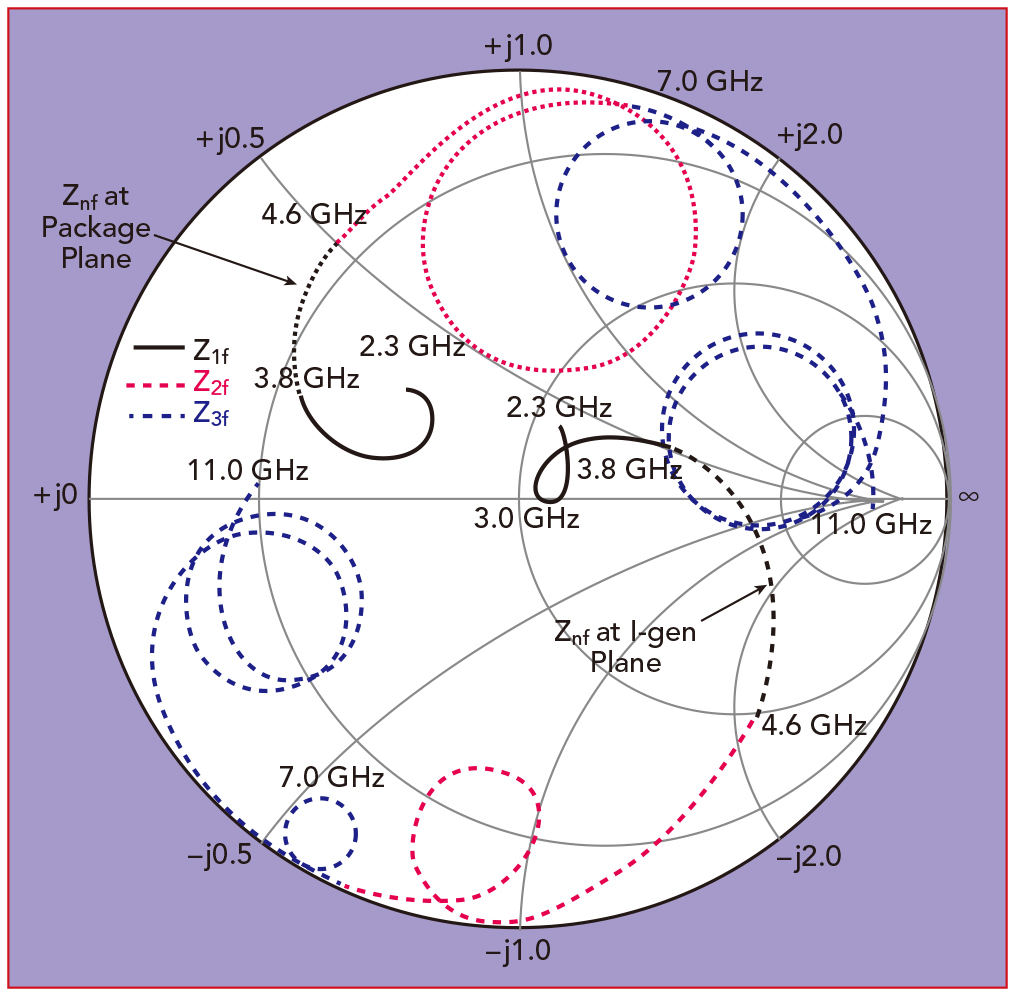

图5：封装和I-gen平面的输出匹配网络阻抗轨迹

图6给出了在功率放大器偏置为V_ds=28V且V_gs=-2.8V时，仿真得到的去嵌入本征漏极电压和电流。可以观察到大致与图1中波形对应的半正弦电压和准半正弦电流波形。

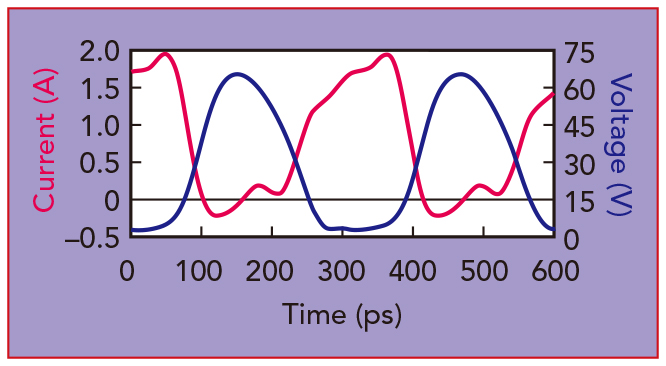

图6：I-gen平面处3.5GHz时电压和电流波形的仿真结果

实验结果

功率放大器在单音连续波形信号的激励下进行测量，该信号在2.3到3.8GHz频率范围内以0.1GHz步进扫描。包括输出功率、漏极效率和功率附加效率（PAE）在内的实验结果在图7中给出。仿真结果同样在图中给出用于对比。

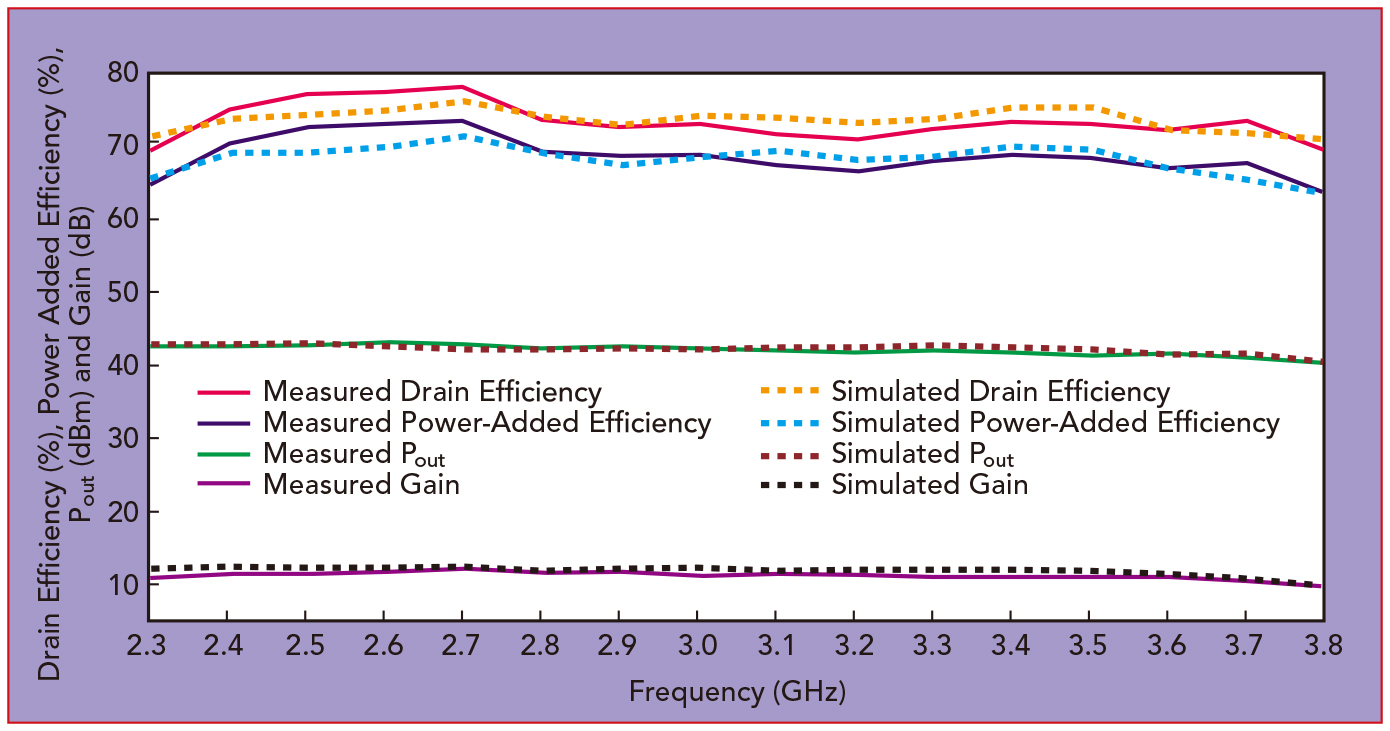

图7：宽带功率放大器漏极效率、功率附加效率、增益和输出功率的仿真和实验结果

从仿真结果我们可以看到在2.3到3.8GHz频率范围内，漏极效率在71%到75.8%之间变化，功率附加效率为65%到74%，同时在整个工作频率范围内增益可达10.2到12.6dB。输出功率范围在40.2到42.6dBm之间。

从实验结果中可以看到，在2.3到3.8GHz频率范围内，漏极效率范围为69.5%到77.9%，功率附加效率在63.5%到73.4%之间。整个频率范围内的增益和输出功率范围分别为9.8到12.3dB以及40.4dBm到42.9dBm。实验结果和仿真结果十分吻合。

表1总结了该功率放大器与其他最先进连续型功率放大器的性能比较结果。改进的FE⁶和ITRS功率放大器品质因数⁹用于功率放大器性能的评估，表1同时还提供了所设计的功率放大器和之前发表的作品的完整比较。FE表示频率加权后的平均效率。ITRS功率放大器品质因数还考虑了除漏极效率和频率以外的输出功率和增益。对比这些测量结果可以看出NSCM提供了卓越的性能。

结论

NSCM是从传统的连续F类模式和SCM模式出发，通过构造漏极电压和电流波形获得的。这些模式可以扩展最优阻抗实部的解决方案，提供更高的设计灵活度以提高器件性能。

参考文献

1.      S. C. Cripps, “RF Power Amplifiers for Wireless Communications, 2nd Edition,” Artech House, Norwood, Mass., 2006.

2.      S. C. Cripps, P. J. Tasker, A. L. Clarke, J. Lees and J. Benedikt, “On the Continuity of High Efficiency Modes in Linear RF Power Amplifiers,” IEEE Microwave and Wireless Components Letters, Vol. 19, No. 10, October 2009, pp. 665–667.

3.      V. Carrubba, A. L. Clarke, M. Akmal, J. Lees, J. Benedikt, P. J. Tasker and S. C. Cripps, “The Continuous Class F Mode Power Amplifier,” Proceedings of the 40th Europe Microwave Conference, September 2010, pp. 1674–1677.

4.      P. T. Wright, J. Lees, J. Benedikt, P. J. Tasker and S. Cripps, “A Methodology for Realizing High Efficiency Class J in a Linear and Broadband PA,” IEEE Transactions Microwave Theory and Techniques, Vol. 57, No. 12, December 2009, pp. 3196–3204.

5.      N. Tuffy, L. Guan, A. Zhu and T. J. Brazil, “A Simplified Broadband Design Methodology for Linearized High Efficiency Continuous Class F Power Amplifiers,” IEEE Transactions Microwave Theory and Techniques, Vol. 60, No. 6, June 2012, pp. 1952–1963.

6.      K. Chen and D. Peroulis, “Design of Broadband Highly Efficient Harmonic-Tuned Power Amplifier Using In-Band Continuous Class (-1)/F Mode-Transferring,” IEEE Transactions on Microwave Theory and Techniques, Vol. 60, No. 12, December 2012, pp. 4107–4116.

7.      J. Chen, S. He, F. You, R. Tong and R. Peng, “Design of Broadband High-Efficiency Power Amplifiers Based on a Series of Continuous Modes,” IEEE Microwave and Wireless Components Letters, Vol. 24, No. 9, September 2014, pp. 631–633.

8.      Z. Dai, S. He, F. You, J. Peng, P. Chen and L. Dong, “A New Distributed Parameter Broadband Matching Method for Power Amplifier via Real Frequency Technique,” IEEE Transactions on Microwave Theory and Techniques, Vol. 63, No. 2, February 2015, pp. 449–458.

9.      Y. Song, S. Lee, E. Cho, J. Lee and S. Nam,” A CMOS Class E Power Amplifier With Voltage Stress Relief and Enhanced Efficiency,” IEEE Transactions on Microwave Theory and Techniques, Vol. 58, No. 2, February 2010, pp. 310–317.
