随着5G的到来，手机中的RF设计也日益复杂，使得手机制造商更难满足严格的性能要求。由于手机包括更多天线，支持更多频段，要在所有条件和频率下保持天线性能变得越来越具有挑战性。阻抗调谐器可在不同的条件下，在多个频段之间，最大限度地提高RF功率传输，能够帮助解决此问题。因此，阻抗调谐器越来越多地用于优化性能，降低设计成本并满足5G要求。本白皮书介绍如何使用阻抗调谐器，并讨论不同阻抗调谐器设计的相对优势。此外还通过多个示例，演示在典型的实际应用场景中如何使用阻抗调谐来显著改善性能。

（点此免费下载此白皮书）

5G加剧了移动设备设计的复杂性，使得满足性能要求变得更困难，特别是移动设备中分配给RF的空间有限的情况下。最大限度地提高天线性能是关键挑战之一。手机制造商正在添加更多天线来处理不断扩增的频段和无线标准。随着更多天线置入手机，其性能更易受外部影响，如手机接近不同材料以及用户握持手机的方式等。在这些条件下，天线阻抗可能发生变化，导致天线与RF前端(RFFE)之间的阻抗失配。当天线在不同频段通信时，天线阻抗也会发生变化。阻抗失配减少了RFFE和天线之间的RF功率传输，需增加传输功率来补偿损耗，因此会影响手机的整体RF性能并缩短电池寿命。

阻抗调谐器通过在不同使用条件下和广泛频率范围内，将天线的阻抗与RFFE的阻抗相匹配来解决此问题。这能够最大限度地增加RFFE和天线之间传输的RF功率，从而帮助智能手机制造商满足不同应用和广泛频率范围的性能要求。

RFFE和天线之间的阻抗失配

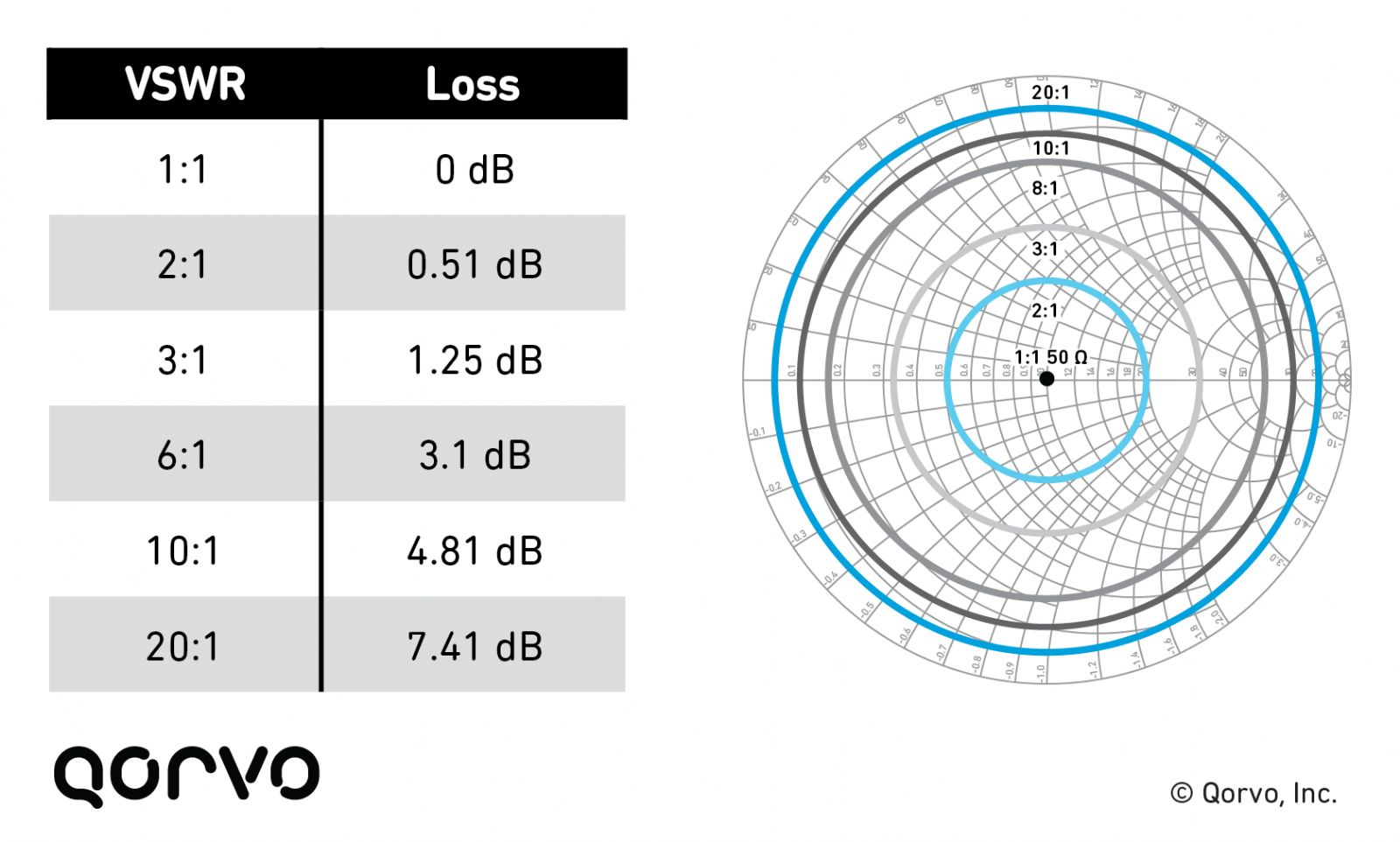

RFFE阻抗通常是恒定的50Ω，但天线阻抗会随频段和使用条件而变化。当存在阻抗失配时，在RFFE和天线之间传输的RF功率会减少。例如，当手机传输信号时，并非来自信号源(RFFE)的所有可用功率都能传输到负载（天线），这可能会导致高达几dB的损耗。损耗量取决于RFFE和天线阻抗之间的失配大小。图1显示系统在不同VSWR情况下的损耗。

图1：VSWR和阻抗损耗比较。

天线阻抗会发生两种变化：静态和动态。

天线阻抗随频率的静态变化

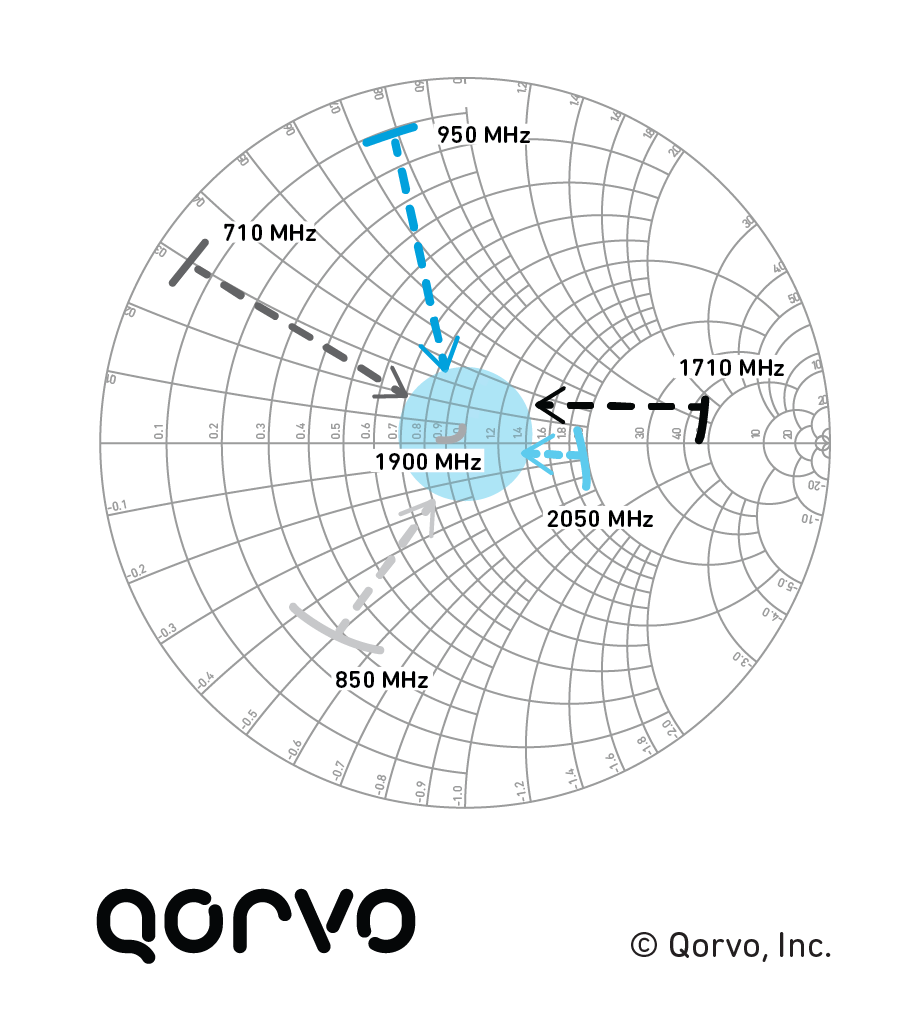

变化的大小将取决于天线设计。当天线在不同频段通信时，阻抗会发生变化，同一频段内不同区域的阻抗也可能不同。图2显示在1900MHz频率下匹配的天线；阻抗在其他频率下发生变化，由于阻抗失配而导致损耗。

图2：阻抗随频率变化而变化。

天线阻抗在不同使用条件下的动态变化

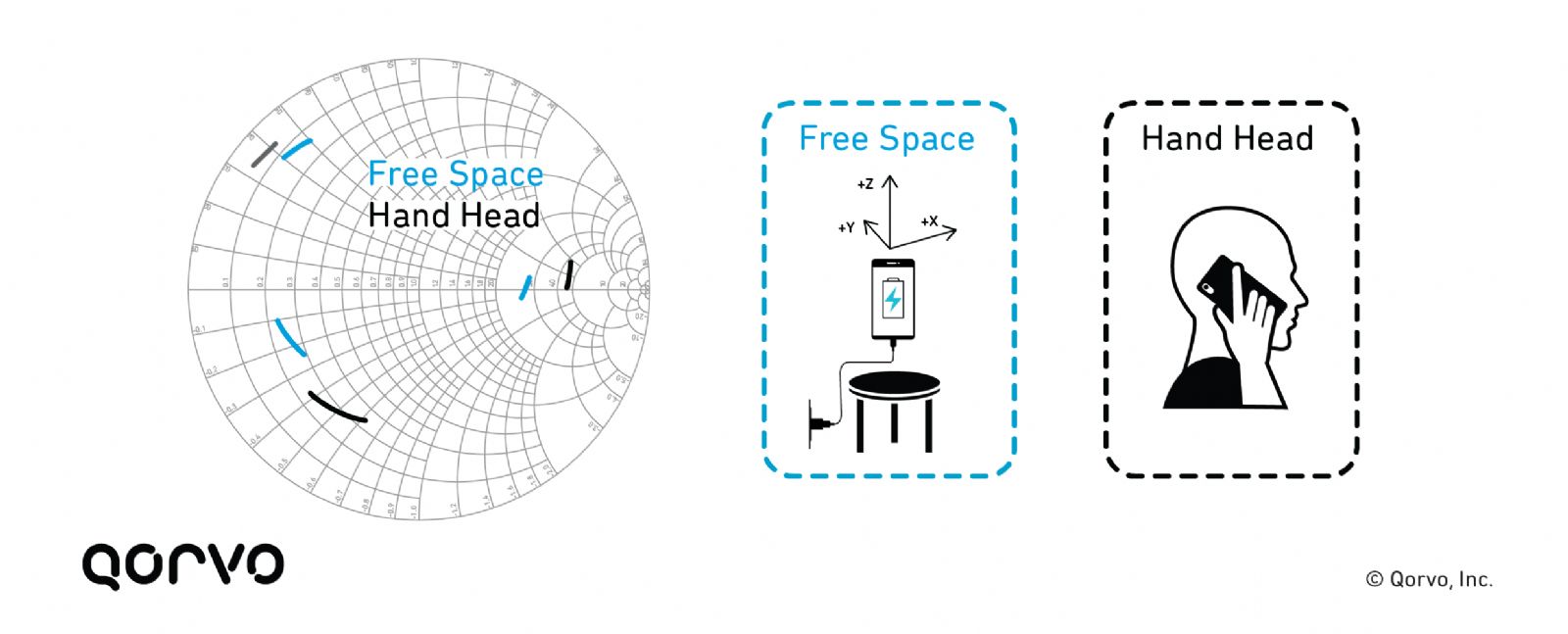

天线阻抗也可能动态变化，取决于握持手机的方式以及手机是否靠近其他物体。手机上的天线通常主要位于手机的底部和顶部。在具有金属外壳的手机中，天线的主要部分位于手机的外部，以最大限度地提高性能。在一般使用条件下，比如当手机放在桌子上、垂直拿着或用于传统音频对话时，这些天线不会受阻，因此能够最大限度实现其性能。但是，在某些情况下，接近不同的材料也可能导致天线阻抗变化，从而降低天线效率，增加手机中的损耗。在严重的情况下，比如手机横握，双手都挡住天线时，天线阻抗会发生很大的变化。

图3：手机位置改变天线阻抗。

解决阻抗失配问题

阻抗失配问题的解决方案是在RFFE和天线之间插入阻抗匹配网络，以最大化天线和RFFE之间的功率传输。根据最大功率传输定理，当负载阻抗是源阻抗的复共轭时，源阻抗向负载提供最大功率。因此，要实现从RFFE到天线的最大功率传输，具有50Ω源阻抗的RFFE的天线阻抗必须为50Ω。然而，尽管RFFE阻抗在所有频段通常都恒定在50Ω，天线阻抗仍随频率和使用条件而变化。要使这两个阻抗一致，RFFE和天线之间需要使用阻抗匹配网络。

什么是阻抗匹配网络？

阻抗匹配网络是一种通常由电感和电容组成的电路，用于在所需频率范围内使天线阻抗与RFFE匹配。

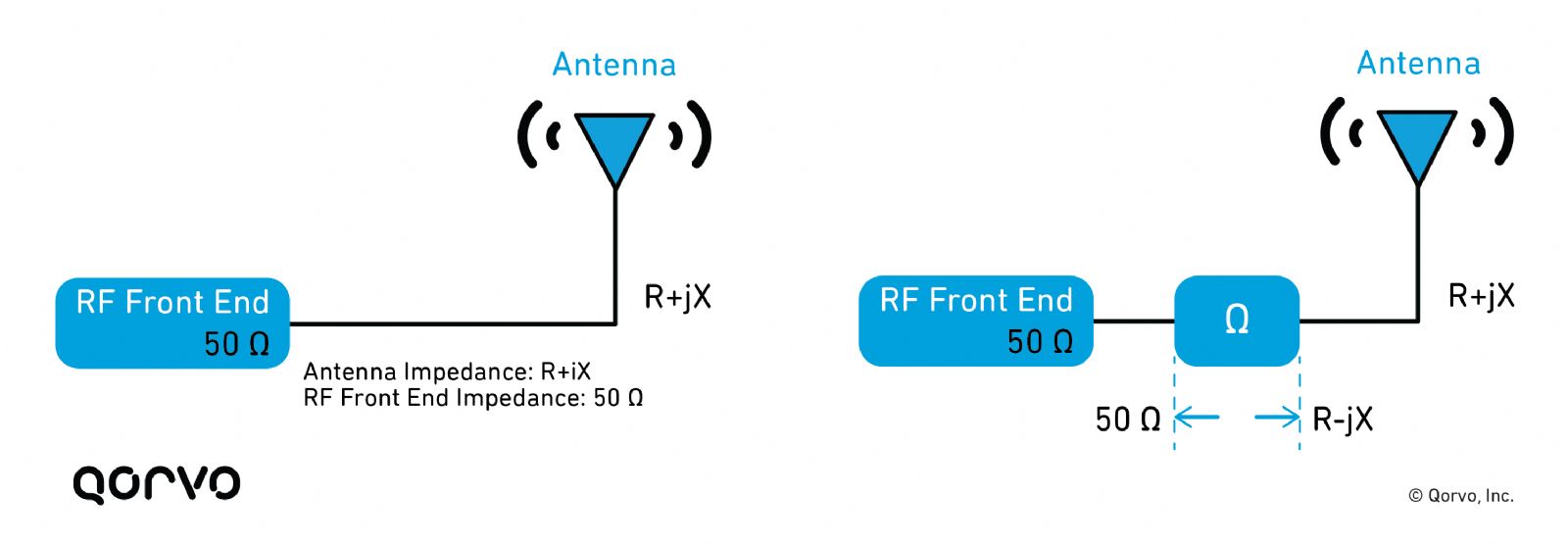

图4：有/没有阻抗匹配时的阻抗比较。

上述阻抗匹配网络为RFFE提供50Ω阻抗，从而为天线提供RFFE的复共轭阻抗。手机的阻抗匹配网络通常采用电感和电容，形成的网络具有相对较低的损耗，并可实现最大功率传输。传输线和变压器也可用于匹配，但不是匹配手机天线的最佳选择。

固定匹配网络的限制

如果匹配网络仅由固定电感和固定电容组成，则网络的匹配能力仅限于固定阻抗。由于天线阻抗随频率和使用条件而变化，因此固定阻抗覆盖范围有限，仅几个频段或只有一个使用条件能够获得最佳匹配。

可调谐匹配网络的优势

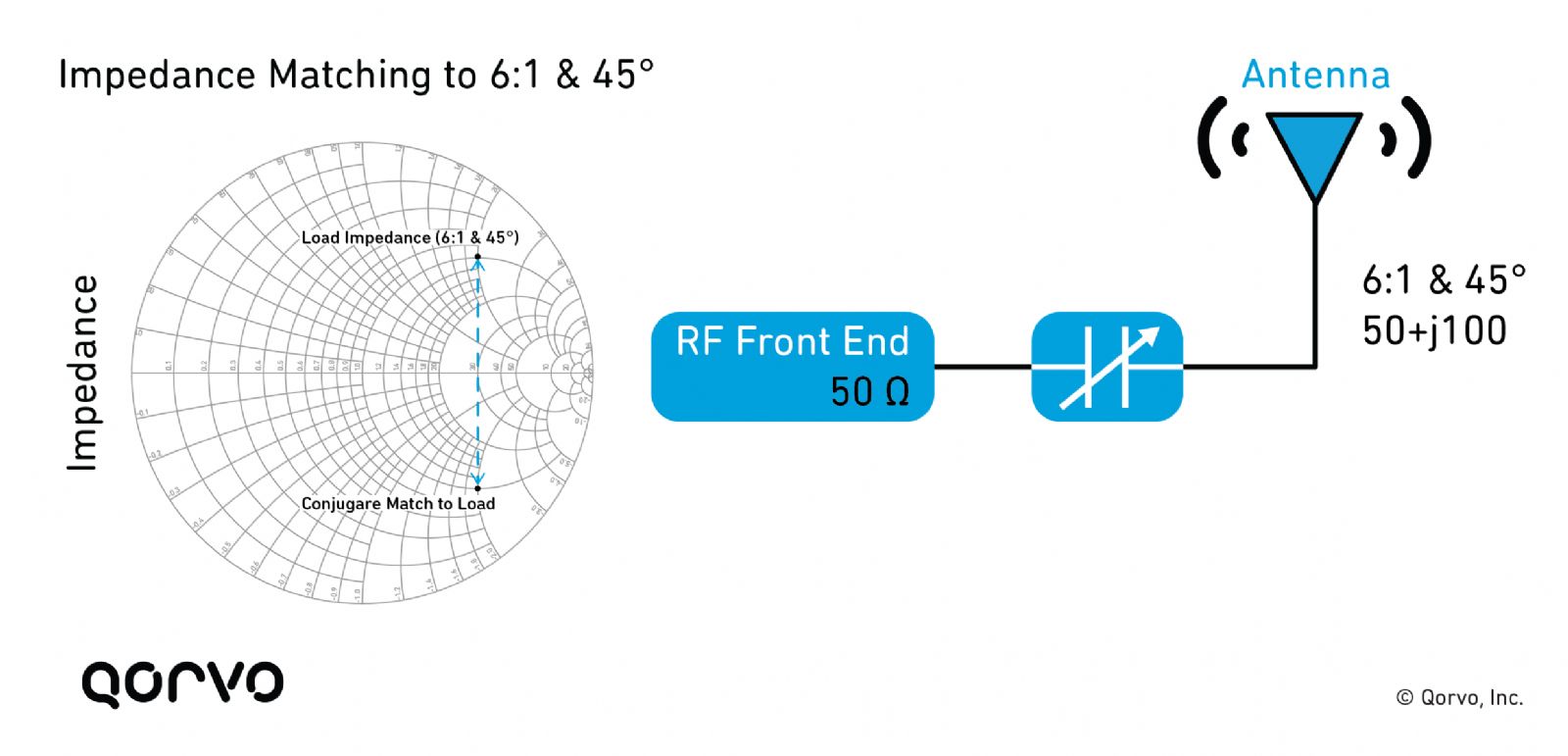

而另一方面，可调谐匹配网络支持匹配更宽的阻抗范围。可调谐匹配网络由可调谐为不同值的电感和电容组成。图5说明了可调谐电容相对于固定电容的优点。目标是增加6:1源VSWR和45°相位的阻抗匹配。在源和负载之间串联添加一个1.9pF固定串联电容可在830MHz下实现最大功率传输，因为在该频率下，它在源和负载之间提供了共轭匹配。但如图6所示，1.9pF固定串联电容在其他频率下并不提供共轭匹配。

图5：固定和可调谐电容匹配比较。

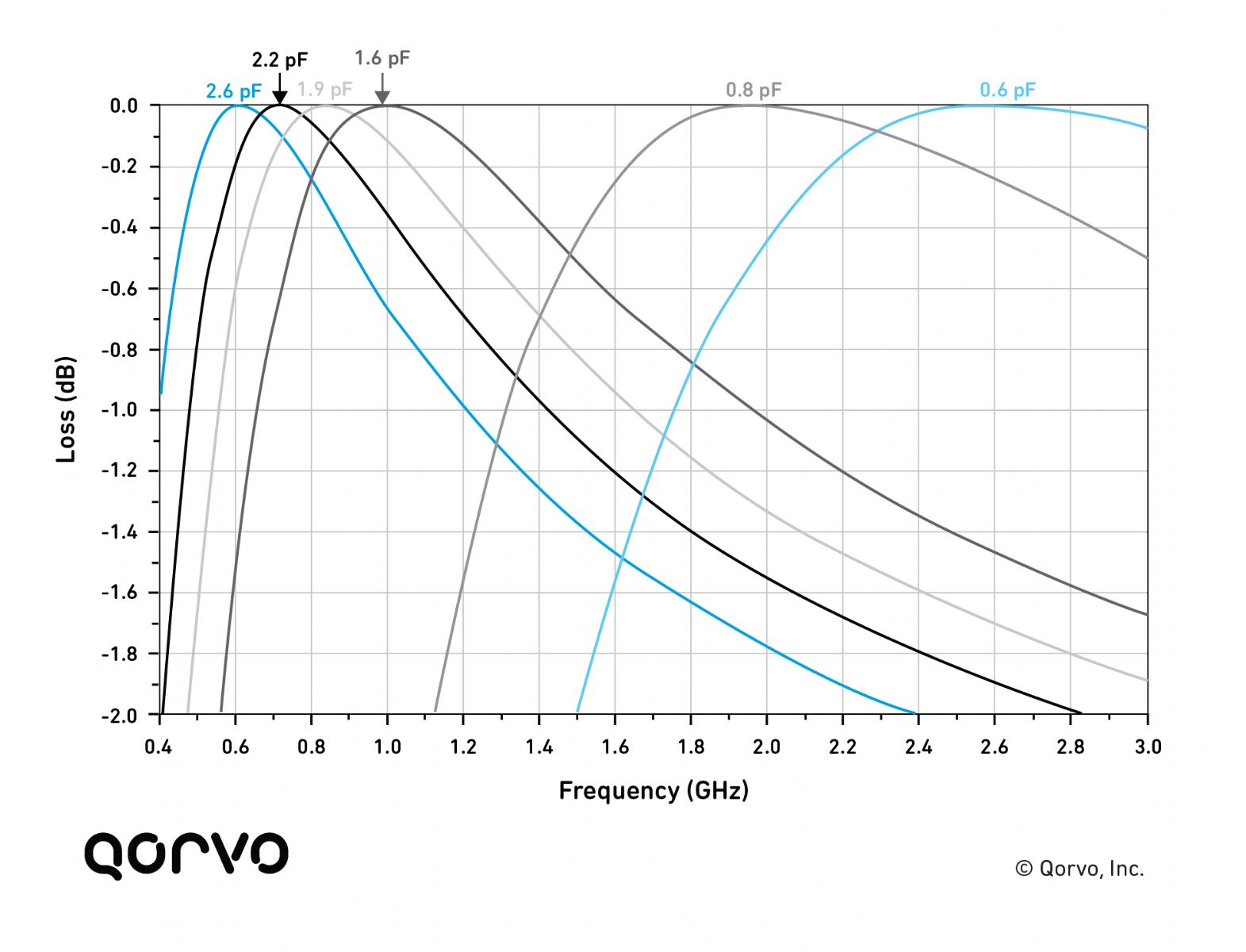

图6：6:1VSWR和45相位频率所需的电容。

相比之下，0.6pF至2.6pF的可调谐电容能够在非常宽的频率范围内为负载提供复共轭匹配，从而可在多个频段范围内实现最大功率传输。

选择适当的指标来量化可调谐匹配网络的优势

使用正确的指标来量化可调谐匹配网络的优势至关重要，因为一些常用的指标（如回波损耗）无法衡量匹配网络给负载增加了多少传输功率。

回波损耗是入射功率与负载反射功率之比。如果源和负载之间没有匹配网络，则可以假定，负载反射功率减少意味着有更多的功率传输给负载。例如，10dB回波损耗意味着90%的功率将从源传输至负载。但是，如果使用匹配网络帮助实现源阻抗和负载阻抗匹配，则回波损耗并非是判断传输给负载的功率大小的最佳指标。当使用可调谐匹配网络时，这尤其重要。例如，可调谐匹配网络可配置为有损状态，因此来自源的部分功率会消耗在匹配网络中。这会减少反射功率，由此减少回波损耗，但并不意味着有更多功率传输至负载。
