1. 为什么要复杂调制信号？

现代通信、雷达、复杂电磁环境、跳频系统、导航设备在研发过程中都需要产生复杂的调制信号、脉冲信号、复杂电磁环境信号来进行系统的性能验证和测试。在宽带射频系统的研制和系统性能评定需要能产生的信号包括目标模拟、环境模拟、杂波模拟、噪声模拟、干扰模拟并能任意改变其中的参数。这都需要一个具有通用功能的信号产生软件来实时方便地产生复杂信号来进行系统的验证和测试。

2. 如何生成复杂调制信号？

随着信号调制种类越来越多、调制格式越来越复杂，工程师方便快捷并准确生成标准测试或余量测试要求的信号也越来越费时费力。要生产复杂调制信号，需要矢量信号或任意波形产生器AWG硬件和信号生成软件配合完成。目前市场有很多厂家的矢量信号源和AWG，多种多样，不同厂家的信号源一般有自己的矢量信号生成软件，而且是收费的，软件操作界面存在很大的差异，并且非常操作复杂，没有一款信号生成软件可支持不同厂家的信号源，给研发和测试工程师带来极大的不方便性。

为了让工程师将宝贵精力集中于测试工作本身，而不是花费巨大精力于如何产生测试信号，增强平台的通用性，提高测试效率，中星联华科技（北京）有限公司的开发了集射频/中频/基带（RF/IF/IQ）信号生成和编辑于一体的高集成度、全信号类型并且支持复杂电磁环境生成的软件工具SignalPro信号生成软件。

3. SignalPro信号生成软件简介

SignalPro软件填表式生成各类复杂调制信号，用户无需了解信号机理，只需填入所需信号的基本参数信息即可方便快捷一键式生成所需波形。另外，在信号生成软件界面上会直观显示待生成信号的时域、频域及调制域仿真结果。整个信号产生过程简单直观、方便快捷，最大程度减少了测试人员的工作时间及难度，提高了测试效率。

SignalPro是一套以数字方式合成调制IQ基带信号、IF信号和RF信号的工具软件包，把信号生成能力提升到全新的水平。该软件支持广泛的调制信号种类，并可把波形数据自动下载到Tektronix/Keysight的AWG，Keysight，R&S和NI的矢量信号源，以及Sinolink的SL4301A记录回放系统，全方位高效解决测试挑战。

SignalPro广泛兼容主流厂家的任意波形发生器和矢量信号源，是一款兼容性极佳的信号产生平台级产品，信号生成软件SignalPro使得复杂场景模拟更加简单。

                        SignalPro软件支持的品牌及型号

4. SignalPro信号生成软件特点

 集成度高

•       集射频/中频/基带（RF/IF/IQ）信号生成和编辑于一体的高集成度软件

操作简单

•       只需填入所需信号的基本参数信息即可方便快捷一键式生成所需波形

多域显示预览

•       生成软件界面上会直观显示待生成信号的时域、频域及调制域仿真结果

功能强大

•       支持雷达、无线通信、卫星通信、复杂电磁环境、跳频、多音、多载波调制、多载波调制跳频、高斯噪声等信号生成

•       预失真校准、信号回放、软件数字上变频功能

支持业内主流厂家的信号源

•       R&S矢量信号源

•       Keysight矢量信号源和Keysight任意波形产生器AWG、

•       NI矢量信号源

•       Tektronix任意波形产生器AWG、

•       中星联华射频信号采集记录回放系统

具有预失真校准功能

•       支持利用Tektronix、Keysight、Lecroy实时示波器进行预失真校准

•       支持RF校准、IF+变频器校准、IQ+变频器校准

•       支持主流厂家的任意波形产生器（Tektronix/Keysight）和R&S的矢量信号源及中星联华的变频器

在线和离线波形生成

•       支持离线生成波形数据

•       支持在线生成波形自动下载到仪器中

支持安装内置仪器和远程PC

•       支持安装在Windows平台的信号源上

•       支持安装在PC上远程控制信号源

支持调制格式丰富

•       支持多达55种调制类型

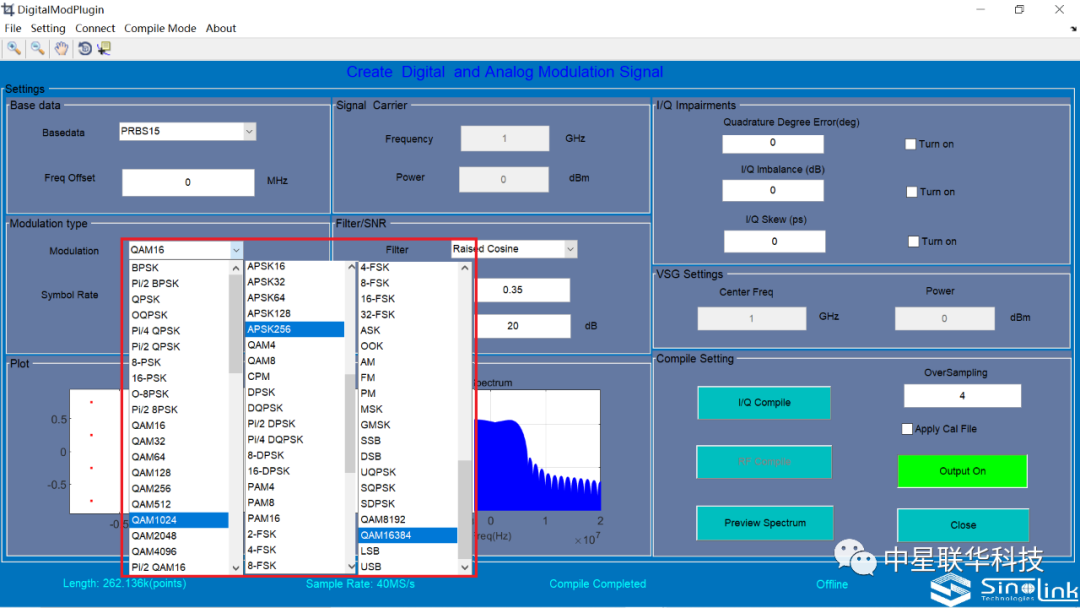

，                   SignalPro软件软件支持的调制类型

5. SignalPro软件主要应用场景

SignalPro高级RF/IF/IQ波形生成和编辑软件主要包括通用数字调制和模拟调制、多载波数字调制、脉冲雷达、连续波雷达、多目标雷达、多音信号、高斯噪声、单音信号、复杂电磁环境、跳频信号、多载波数字调制跳频、预失真校准、无线通信等功能单元。

5.1 雷达信号生成

l 创建一个或多个脉冲组

l 独立定义每个脉冲组，可使用不同的脉冲组模拟多个目标回波同时到达的场景

l 定义所有脉冲参数，包括开始时间、上升时间、结束时间、下降时间、脉冲宽度等

l 定义参差PRI

l 支持各种脉内调制类型，包括线性调频、巴克码、Frank、FMCW调频连续波等

l 支持频率滑变、频率分集、支持重频参差、重频滑变，重频组变等

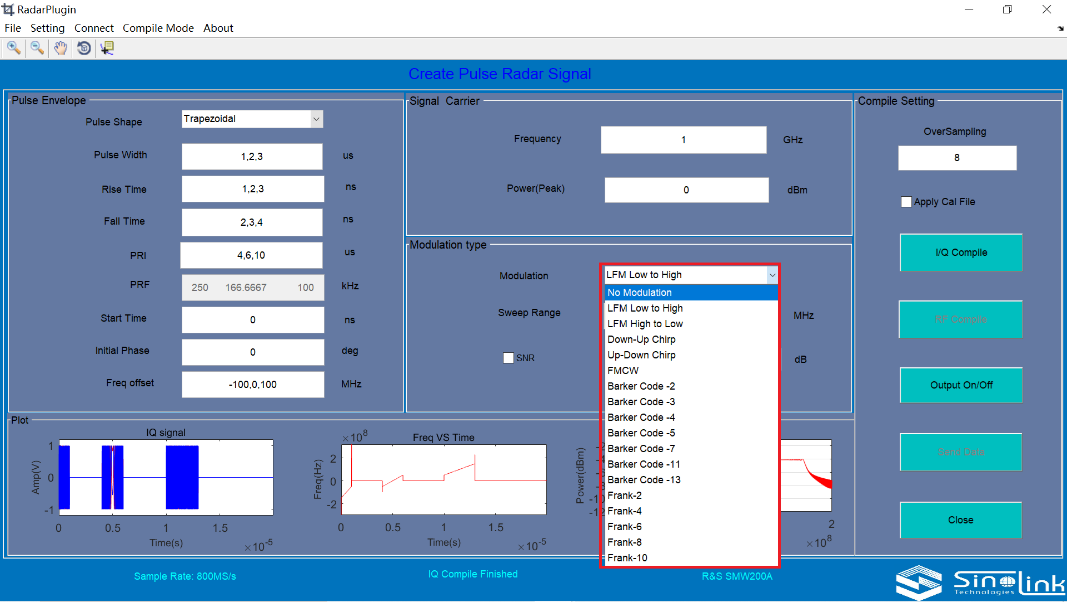

雷达信号生成界面

多雷达信号生成界面

5.2 通信信号生成

l 生成单载波或多载波调制信号，每个载波都可以分别独立定义

l 支持55种调制格式

l 支持正交误差、增益不平衡的I-Q损伤

l 支持成型滤波器类型：升余弦、矩形、均方根升余弦、高斯型等

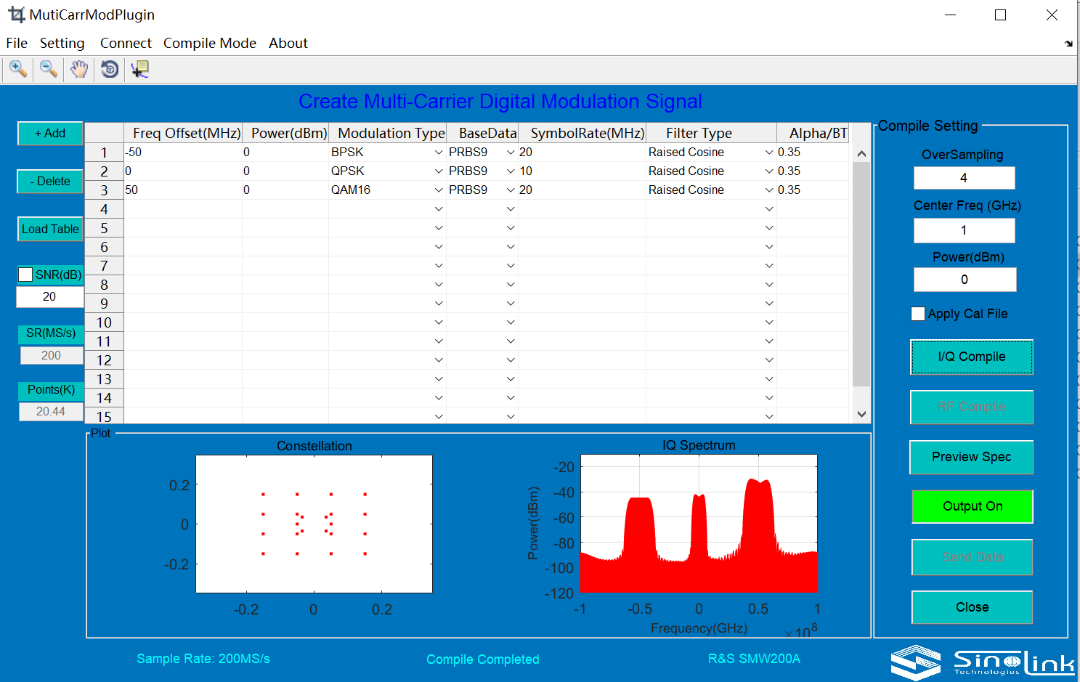

多载波数字调制信号生成界面

5.3 复杂环境信号生成

SignalPro复杂电磁环境信号生成单元可以方便的生成复杂电磁环境中的各种信号，如数字调制信号、雷达信号、多音信号、噪声信号、单音信号、用户自定义等信号类型，不同类型信号可以同频发出或不同频同时发出。具有频域信号混合功能，实现多种信号的频域混合，可设置每路信号的频偏、幅度、相位等信息，可进行信号加噪声，多信号叠加等功能。

复杂电磁环境信号生成界面

5.4 跳频信号生成

l 创建自定义跳频和伪随机跳频

l 创建自定义频率随机跳频

l 可定义跳速和不同间隔跳频

l 可定义跳频起始频率、终止频率、跳频步进

随机跳频信号生成界面

5.5 多音信号生成

l 多音信号可以定义基带IQ信号、IF信号和RF信号

l 可自定义多音的个数和多音的频率步进

l 可自定义每个音的频率和功率大小

l 可设置起始相位：随机相位或自定义相位

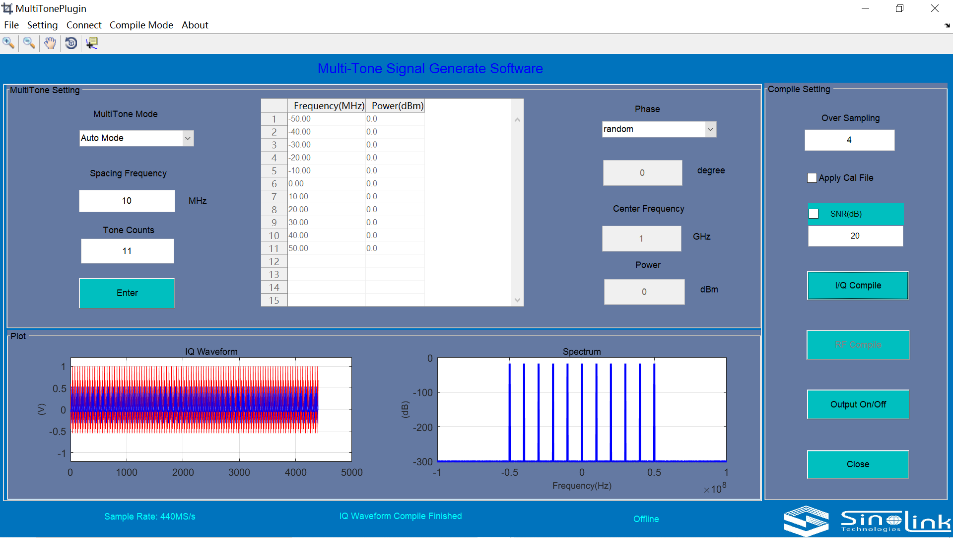

多音信号生成界面

总结

中星联华的SignalPro是一套以数字方式合成调制IQ基带信号、IF信号和RF信号的工具软件包，把信号生成能力提升到全新的水平。该软件支持广泛的调制信号种类，允许用户填表式生成各种复杂调制信号，同时支持用户定制波形，并支持波形数据自动下载到主流厂家的信号源中，广泛兼容主流厂家的任意波形发生器和矢量信号源。SignalPro软件填表式生成各类复杂调制信号，用户无需了解信号机理，只需填入所需信号的基本参数信息即可方便快捷一键式生成所需波形。整个信号产生过程简单直观、方便快捷，最大程度减少了测试人员的工作时间及难度，提高了测试效率。
