如今，大多数无线接收器通常都需要有高增益的LNA。作为接收器链中的第一个有源组件（active block），LNA应该提供足够的增益，以克服后续级带来的噪声，并尽可能减少噪声。然而，在一些如IEEE 802.15.4的无线标准中，LNA的噪声系数（NF）不是一个关键的性能参数^1，2。NF要求可以适当放宽，以优化其他设计参数，如增益、功耗和芯片面积。在这篇文章中提出的LNA是专门为IEEE 802.15.4标准设计的。

流行的LNA拓扑结构是源极电感负反馈（inductive source-degeneration）共源LNA（LCSLNA）、共栅LNA（CGLNA）和电阻反馈LNA（RFLNA）。由于其方便的输入匹配、高增益和低噪声，L-CSLNA通常是超低功耗窄带应用的首选^3-6。但是，其增益性能会受到输入匹配条件的限制。在L-CSLNA的高增益和良好的输入匹配之间存在一个折衷问题。在这篇文章中，提出的LNA的输入匹配是通过一个电容反馈方案和一个Л匹配网络实现的。相比L-CSLNA，电容反馈有助于减少输入匹配所需的电感数目。此外，利用Л匹配网络可实现较高的增益和更大的设计自由度。Chung和Shahroury实现了利用电容反馈进行输入匹配的概念⁷。不过，所使用的LNA采用的是非级联结构。为了实现高反向隔离，它利用了一个多级结构，这导致了非常高的功耗。提出的LNA采用单级级联结构，给出了输入匹配、增益和NF的详细分析。LNA是采用IBM 0.13μm RF CMOS技术实现的。

源极电感负反馈共源LNA

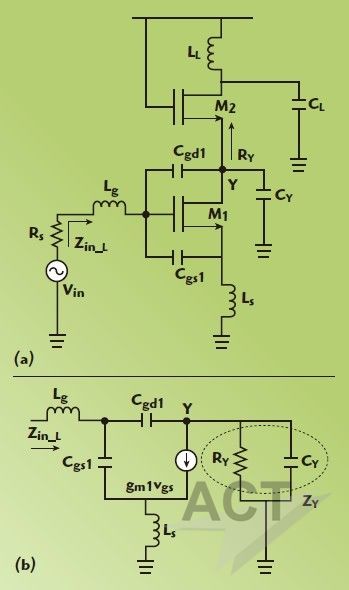

输入阻抗分析的L-CSLNA原理图及其等效小信号电路如图1所示。C_Y包括节点Y的所有寄生电容，可以近似为：

R_Y是来自节点Y的M₂源的总阻抗，在此电路中，R_Y可近似为1/gm2，此处的gm2是晶体管M2的跨导。推导出的L-CSLNA的输入阻抗是：

其中是工作频率，Cgs1和Cgd1是寄生栅源和栅漏电容，gm1是晶体管M1的跨导。当 时，Zin_L可以简化为：

这与经典结果是一致的。在谐振频率，输入阻抗Rin_L等于gm1Ls/Cgs1和晶体管gm1的跨导，可有效地提高Geff_Lgm1，其中Geff_L是：

0是谐振频率。在输入匹配条件下这个LNA的噪声系数是：

在方程5中，RLg是电感Lg的寄生串联电阻，Rg是晶体管M1的栅极电阻， 和 分别是晶体管M1和M2的漏电流噪声， 是输入源电压噪声。大gm1和小Cgs1是实现高增益和低噪声所必需的^4，5。由于输入匹配条件，Ls的值通常相当小。小Ls的要求有时会成为LNA设计的一个困扰，因为不是所有的电感值都适用于工艺设计套件（PDK）。

提出的具有匹配网络的电容反馈CSLNA

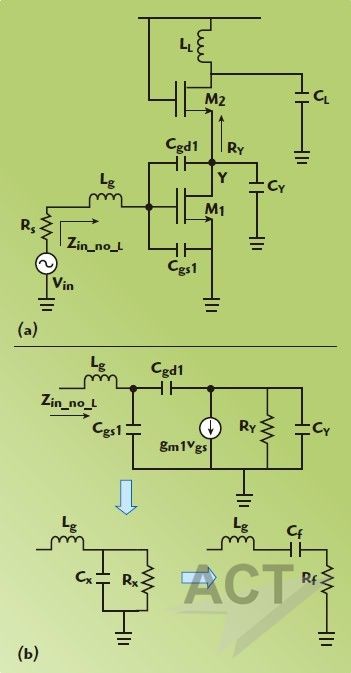

Cheng⁷介绍的LNA使用了输入器件的寄生栅漏电容和输出电容CL，以形成电容反馈匹配网络。只有一个电感用来实现输入匹配。不过，该分析只适用于非级联结构。对于CS拓扑结构，要有高反向隔离和良好的稳定性，级联是首选的结构。在这里，介绍了级联结构的分析。其原理如图2所示。基于小信号电路（b），级联电容反馈LNA的输入网络可以转换为一个包括Lg、Cf和Rf的串联RLC匹配网络。Cf和Rf的值可以推导得出：

且

Cx和Rx可以按以下方程计算

为了实现输入匹配，Rf的设计等于Rs。此输入匹配网络的有效增益是：

该LNA在输入条件观看到的噪声系数可以推导得出：

与L-CSLNA相比，电容反馈LNA需要的输入匹配电感数量较少。但这样做的好处伴随着较高NF的折衷问题，这可以从方程5和11观察到。从方程4和10看到，以上讨论的两个LNA的输入网络的有效增益受到了50 Ω匹配条件的限制。为了实现良好的输入匹配，Rf和（gm1Ls/Cgs1）必须匹配到50 Ω。这将限制Geff_L和Geff_no_L的选择，因此限制了这两个LNA可实现的增益。在这两个LNA中存在着高增益和良好的输入匹配之间折衷的问题。

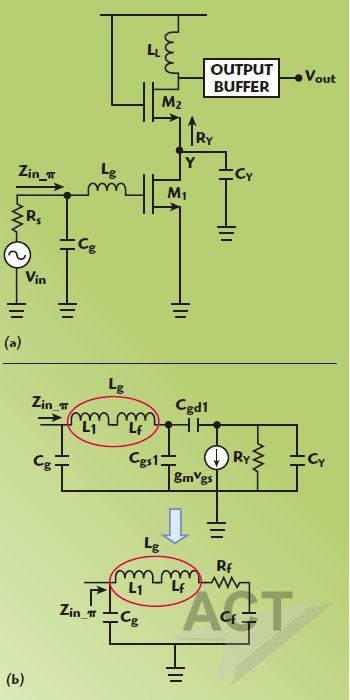

提出的LNA增加了一个并联电容器Cg，如图3所示前述的栅极电感创建了一个Л匹配网络。它显示了用于提出的LNA（b）的输入阻抗计算的小信号电路。如上所述，Rf和Cf是由电容反馈机制形成的。电感Lg可分为两个较小的部分：L1和Lf。这两个电感与Cg和Cf谐振。共振频率的输入阻抗为：

提出的输入匹配网络的有效增益是：

方程13显示，提出的LNA的有效增益可以通过减小Rf值来增加，而不像电容反馈LNA和L-CSLNA，其有效增益受到50 Ω匹配条件的限制。当减小Rf时，根据方程12，LNA的输入阻抗可以通过减小L1匹配到50 Ω。电容Cg和电感L1为LNA设计增加了额外的自由度。

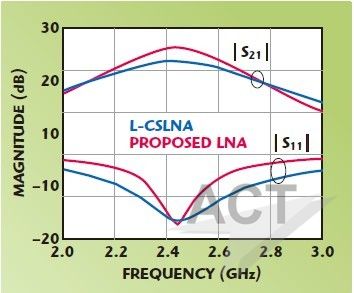

有效增益不再受到输入匹配条件的限制。因此，提出的LNA将能够实现比L-CSLNA和电容反馈LNA高得多的增益。图4显示了在同样功耗水平和输出负载条件下，提出的LNA和L-CSLNA的S21和S11的响应情况。在要测试的频率下，两个LNA的设计具有相同的输入匹配。提出的LNA显示了更好的增益性能。LNA的增益为3 dB，高于L-CSLNA。带宽（BW）随着匹配网络的有效增益而增加。但是，如下所示，这个仿真中的LNA的带宽对所需标准来说仍然足够大。提出的LNA的噪声系数是：

方程11相比，由于Л网络的缘故，RLg的噪声贡献增加了。不过，当LNA设计的Geff_高于Geff_no_L时，来自 的噪声贡献可以减少。因此，它可以弥补由RLg造成的损耗。此外，当Geff_增加时，级联级的噪声贡献也会减少。对于频率f0条件下的窄带LNA，设计步骤总结如下。

为实现最好的晶体管性能，要采用最小的通道长度。

为了实现高增益和低噪声，Rf的值要设计得尽可能小。不过，正如上面所讨论的，所需应用的带宽必须保持足够。此外，当Rf下降时，所需的L1减小，但所需的Cg增加。由于Cg的负极板直接连接到地，其值应该不会太大。

Cg和L1的值来自于方程12。

根据所需的增益和可用芯片面积确定Lf的值。Lf越大，得到的增益越高。在f0，Cf与Lf谐振。

鉴于特定漏电流和所需的Rf和Cf值，可根据方程6-9设计晶体管的尺寸和偏置。

为了验证这一理论，采用IBM的0.13 μm RF CMOS技术设计和制作了一个LNA。其原理如图3（a）所示。所有电感器均在片上。在要测试频率，电感LL将与晶体管M2的漏极节点的总电容产生谐振。电感Lg和电容Cg的设计可以满足匹配条件。该LNA的第二级是输出缓冲区。输出缓冲区的目的是要将输出端口匹配在测设备的50 负载。缓冲区的负载效应与LNA级的混频器加载效果大致相同。

测量结果

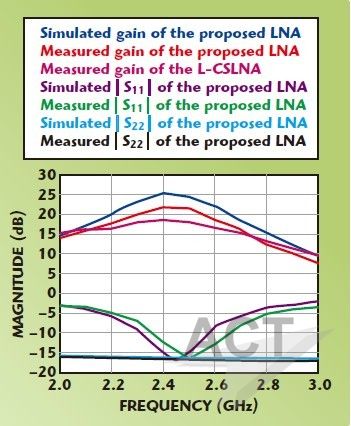

LNA的芯片显微照片如图5所示。总面积包括输出缓冲区和0.74×0.84 mm的焊盘（pad）。图6显示了提出的LNA的电压增益、S11和S22。还制作了一个与提出的LNA相同功耗水平和输出负载条件的L-CSLNA。在2.4 GHz时LNA的电压增益为21.5 dB，而L-CSLNA的电压增益为18.8 dB。测得的LNA的增益是2.7 dB，高于L-CSLNA。提出的LNA具有良好的输入和输出匹配。在2.4 GHz条件下，S11的值是12 dB，S22的值是-16 dB。如图7所示，相应的NF为4.9 dB。实测的NF超过了仿真的NF，达1 dB。这个大的差异归因于恶劣的噪声建模和工艺变化。IEEE.802.15.4接收器可以容许LNA和混频器的噪声系数为11.2或10.5 dB¹。如果我们的LNA用在接收器前端，就需要一个NF小于19.8 dB的混频器。这样一个宽松的NF要求用目前的CMOS混频器设计不难实现。LNA的IIP3为-12 dBm。核心LNA从1 V电源电压汲取（draw）0.6 mA。总功耗仅为0.6 mW。

这个LNA与文献中公布结果的比较列于表1。虽然几个LNA^11-14 都有较好的NF，但比提出的LNA消耗的功率更多。此外，这种低NF对应用是没有必要的¹，与提出的LNA相比性能相当类似。不过，该LNA采用了一个大电阻负载来实现高增益。因此，它不能在1 V的低电源电压下操作。部分LNA^13，14 显示了增益和线性度之间的折衷。它们的IIP3较高，但功耗要高得多，增益比提出的LNA低得多。根据表1计算的FOM，该LNA具有最好的FOM1和可接受FOM2。

结论

本文提出了一个新的输入匹配拓扑结构，无需对CSLNA增益进行折衷。输入网络使用电容反馈和网络实现。基于这种方法，CSLNA能够实现更高的增益，同时保持良好的输入匹配和低功耗。本文解释了LNA的设计和制作的设计方法。与L-CSLNA相比，淘汰了源电感Ls，并获得了较高的增益。提出的LNA仅消耗0.6 mW，同时提供了非常高的增益、良好的输入匹配和适中的NF。

参考文献

1. A.V. Do, C.C. Boon, M.A. Do, K.S. Yeo和A. Cabuk, “为ISM频段超低功耗应用优化的亚阈值低噪声放大器”，IEEE Transactions on Microwave Theory and Techniques, Vol. 56, No. 2, February 2008, pp. 286-292.

2. A.V. Do, C.C. Boon, M.A. Do, K.S. Yeo和A. Cabuk, “用于低功耗2.4 GHz应用的能量管控CMOS接收器前端”，IEEE Transactions on Circuits and Systems I: Regular Papers, Vol. 57, No. 10, October 2010, pp. 2675-2684.

3. A. Meaamar, C.C. Boon, K.S. Yeo和M.A. Do, “宽带CMOS工艺的低功耗低噪声放大器”，IEEE Transactions on Circuits and Systems-I, Vol. 57, No. 4, JUNE 2010, pp. 773-782

4. A. Meaamar, C.C. Boon, M.A. Do和K.S. Yeo, “3至8 GHz低噪声CMOS放大器”，IEEE Microwave and Wireless Components Letters, Vol. 19, No. 4, April 2009, pp. 245-247.

5. T.H. Lee, CMOS射频集成电路的设计，Cambridge University Press, 1998, Cambridge, U.K.

6. Y.P. Zhang, K.W. Chew和P.F. Wong, “并发双频接收器全集成CMOS低噪声放大器的分析和设计”，International Journal of RF and Microwave Computer- Aided Engineering, Vol. 16, No. 5, May 2006, pp. 444-453.

7. Y.W. Chung和F.R. Shahroury, “利用电容反馈匹配网络技术设计低电压CMOS LNA”，2006 IEEE International Conference on Electronics, Circuits and Systems Digest, pp. 78-81

8. H. Lee和S. Mohammadi, “3 GHz亚阈值CMOS低噪声放大器”，Proceedings of the 2006 Radio Frequency Integrated Circuits (RFIC) Symposium.

9. H.H. Hsieh和L.H. Lu, “CMOS 5 GHz微功率LNA”，Proceedings of the 2005 Radio Frequency Integrated Circuits (RFIC) Symposium Digest, pp. 31-34.

10. D. Wu, R. Huang, W. Wong和Y. Wang, “采用正向衬底偏置技术的5 GHz应用0.4V低噪声放大器”，IEEE Microwave and Wireless Components Letters, Vol. 17, No.7, July 2007, pp. 543-545.

11. H.S. Jhon, H. Jung, J. Jeon, M. Koo, B.G. Park, J.D. Lee和H. Shin, “用于2.4 GHzISM频段收发器的小尺寸高效低噪声放大器”，Microwave and Optical Technology Letters, Vol. 51, No. 10, October 2009, pp. 2304-2308.

12. S. Mou, J.G. Ma, K.S. Yeo和M.A. Do, “一种用于CMOS低噪声放大器输入匹配的改进架构”，IEEE Transactions on Circuits and Systems II: Express Briefs, Vol. 52, No. 11, November 2005, pp. 784-788.

13. W.C. Cheng, M.G. Jian, K.S. Yeo和M.A. Do,“一种用于2.1/2.4 GHz应用的完全集成的可开关晶体管CMOS LNA设计”，2006 European Microwave Integrated Circuits Conference Digest, pp. 133-136.

14. L.H. Lu, H.H. Hsieh和Y.S. Wang, “一种紧凑型2.4/5.2 GHz双频段CMOS低噪声放大器”，IEEE Microwave and Wireless Components Letters, Vol. 15, No. 10, October 2005, pp. 685-687.

15. T.T.N. Tran, C.C. Boon, M.A. Do和K.S. Yeo, “超低功耗串行输入谐振差分共栅极LNA”，IET Electronic Letters, Vol. 47, No. 12, (2011), pp. 703-704.
