W波段（75-110GHz）由于其衰减小、分辨率高、超宽带等优势，受到越来越多的关注。之前由于成本高昂，主要用于军事领域。近些年随着Gotmic等厂家毫米波芯片的量产，成本大大降低了，已被很多民用场合所接受。特别是现在大力支持军民融合的背景下，很多原来纯军用的产品，也开始转为民用。W波段主要应用：主动式或被动式安检成像；机场跑道异物检测（FOD）；直升机防撞/盲降系统；遥感/气象雷达/天文探测等；军事、国防等；毫米波测试测量。

在超外差接收系统中，LO链路非常关键，对接收系统的灵敏度和动态范围有着重要影响。要实现W波段的本振信号，需要从X波段（8-12GHz）或Ku波段（12-18GHz）倍频上去，一般有两种方法：直接采用8倍频器芯片、采用多级倍频和滤波。

直接采用8倍频器芯片

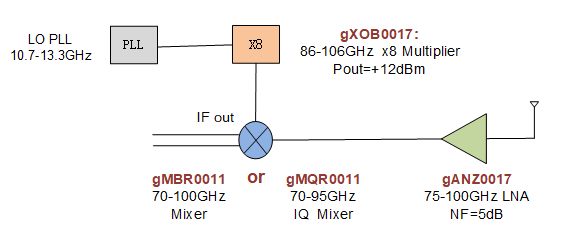

图1：直接采用8倍频器芯片方案

GXOB0017是一款性能非常不错的8倍频器芯片，内部集成了三级2倍频及多级驱动放大器。输入频率10.7-13.3GHz，经过8倍频直接输出86-106GHz；输入驱动功率0dBm，输出功率高达+12dBm，且从86GHz直到106GHz功率波动都非常平坦。谐波抑制一般有20dBc以上，在92-96GHz对x7/x9谐波抑制达50dBc以上。

使用此方案最大的好处是：结构非常简单，体积小，成本低。缺点是：芯片内部3级两倍频之间没有滤波，杂散比较多。

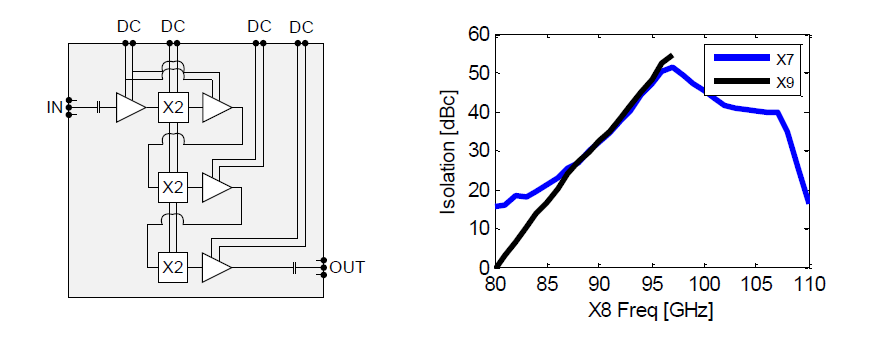

图2：GXOB0017内部框图和谐波抑制

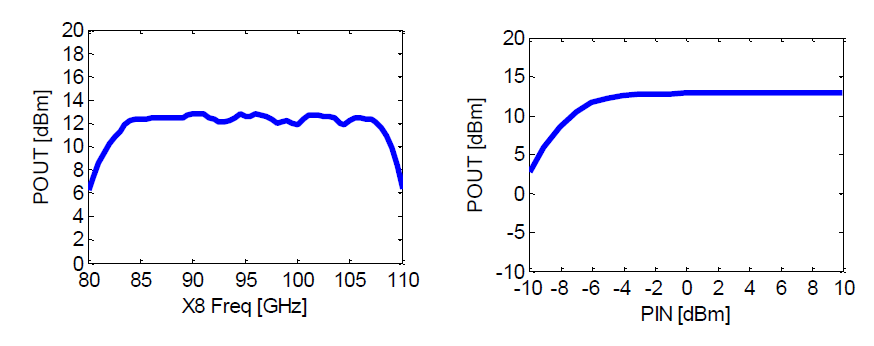

图3: GXOB0017芯片输出功率

采用多级倍频和滤波

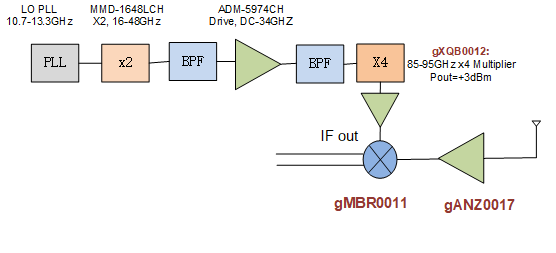

图4：多级滤波和倍频方案

同样是X波段或Ku波段产品低频LO信号，经过2倍频，加驱动放大器，再4倍频送给W波段混频器。

X2倍频器可以采用Marki Microwave公司的MMD-1648LCH输出频率16-48GHz或MMD-2060HCH输出频率高达20-60GHz，而且谐波抑制非常好。

驱动放大器采用ADM-5974CH，DC-34GHz，13dB，输出功率+20dBm，或ADM-5931CH，DC-28GHz，输出功率+16dBm。除了超宽带、高线性度，这两款放大器另一个特色是相位噪声非常低，为-153dBc/Hz at 10kHz，可以避免LO链路带来的相位噪声恶化。

这样做的好处非常明显，中间可以加多级滤波器，可以最大限度地过滤LO倍频产生的杂散，从而得到最佳的接收动态范围。缺点和优点一样明显：链路复杂，体积比较大，成本高，调试难度大。适合用在测试测量等高性能场合。

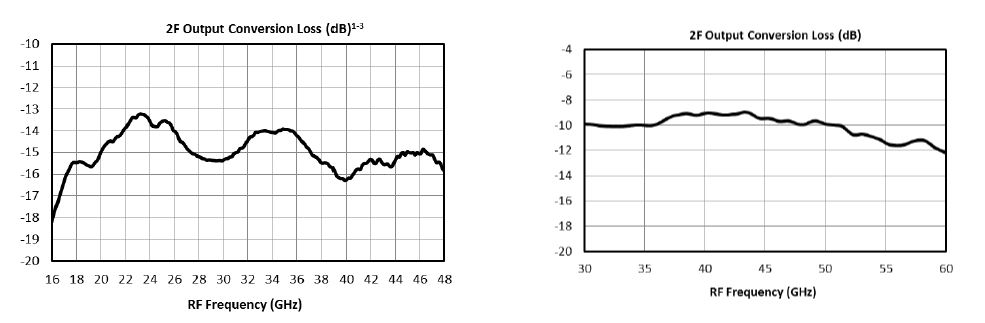

图5：Marki倍频器曲线（左MMD-1648LCH, 右MMD-2060HCH）

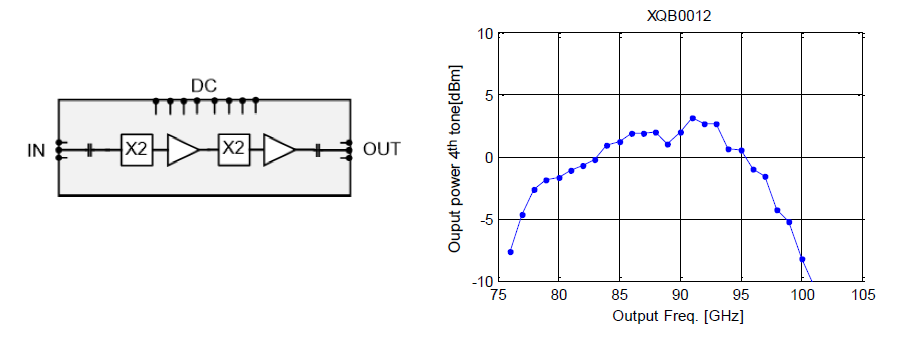

图6：GQXB0012, W波段4倍频器芯片

总结

两种方案各有优点和缺点，应根据具体应用场合选择最佳性价比的方案：单芯片方案适合要求体积小、成本低的场合；多级倍频和滤波虽然难度大，但其杂散很小，适合用在对指标要求很高的测试测量场合。
